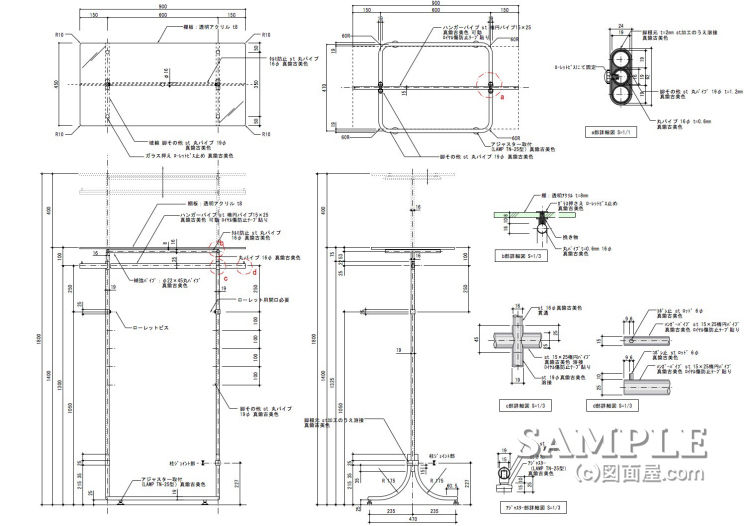

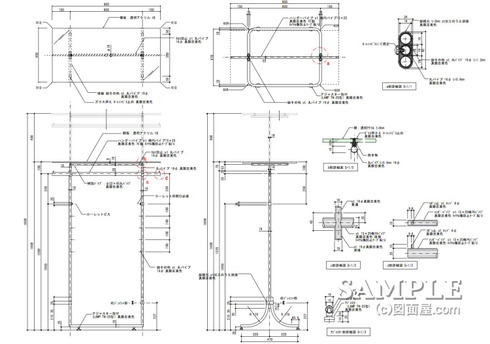

ガラス棚付きシングルハンガーラックの姿図と各部詳細図

■サイズ	■仕様
W900×D450×H1400〜1800 図面参照	支柱・脚：φ19mmｽﾁｰﾙ丸ﾊﾟｲﾌﾟ古美色仕上げﾊﾝｶﾞｰﾊﾟｲﾌﾟ：φ15×25mmｽﾁｰﾙ楕円ﾊﾟｲﾌﾟ古美色仕上げ
■備考

この作図事例はトップにガラス棚を設置したシングルハンガーラックの姿図と各部詳細図です。

このガラス棚をトップに設置したたシングルハンガーラックで注意すべき点は、ガラスの設置高さとガラスサイズにあります。

支柱の高さが一番低い状態でちょうど目線の高さにガラス棚が来るように設定してディスプレーする商品の視認性を高めています。

又ガラスサイズも安全面を考慮してSHGのサイズに合ったものに設定する事がポイントとなります。

納めのポイントとしてガラスの固定方法と支柱と脚部の接合部分が参考になると思います。
