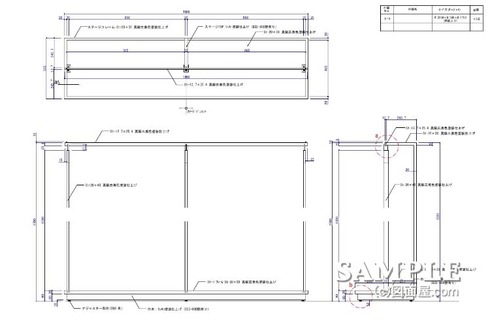

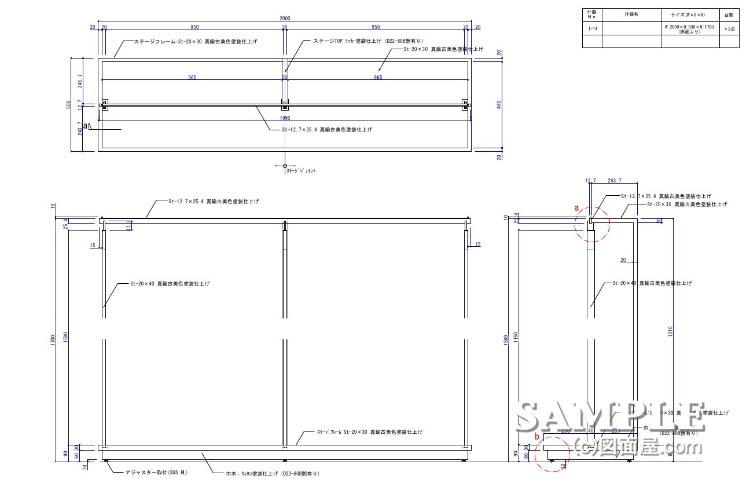

2連式シングルハンガーラックの姿図と各部詳細図
| ■サイズ | ■仕様 | |
| W200×D500×H1700 図面参照 | 支柱・ﾊﾝｶﾞｰﾊﾟｲﾌﾟ：真鍮角ﾊﾟｲﾌﾟ古美色仕上げ ｽﾃｰｼﾞ：木工ﾗｯｶｰ塗装仕上げ+ｳﾚﾀﾝ塗装仕上げ ｽﾃｰｼﾞﾌﾚｰﾑ：真鍮角ﾊﾟｲﾌﾟ古美色仕上げ | |
| ■備考 | ||
この作図事例はシングルハンガーラックとしては特殊な2連式になっています。
支柱とハンガーパイプだけではブレが生じてしまうので、中央の支柱に補強用角パイプを取り付けて強度を上げています。
又、ハンガーパイプの仕上げが真鍮の古美色仕上げの為、キズ防止用のフラットバーを取り付けています。
この什器の難点は什器サイズからレイアウトがら限定されてしまう事と、支柱の高さが可変しないので限られた商品しか陳列出来ない点です。
続きを読むに各部詳細図がありますので合わせてご覧下さい。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。

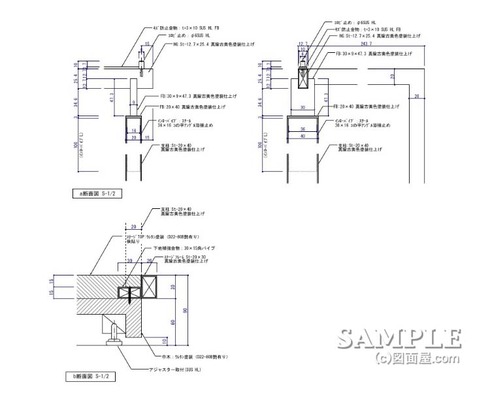

ハンガーパイプとキズ防止用フラットバー の詳細図は、良く使われますので是非参考にして下さい。
ハンガーパイプと支柱はインロー形式で固定してますが目立たないように内側にビス穴を設けています。しかし詳細図内では表現しておりませんのでご注意願います。
