フレーム組みにしただけのシングルハンガーラックの姿図

フレーム組みにしただけのシングルハンガーラックの姿図

■サイズ	■仕様
W900×D400×H1350 図面参照	ﾌﾚｰﾑ大：φ25SUS HL丸ﾊﾟｲﾌﾟﾌﾚｰﾑ小：φ19SUS HL丸ﾊﾟｲﾌﾟｼﾞｮｲﾝﾄ：φ15SUS HL丸ﾊﾟｲﾌﾟ
■備考

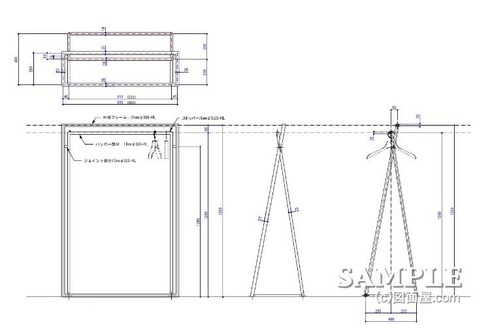

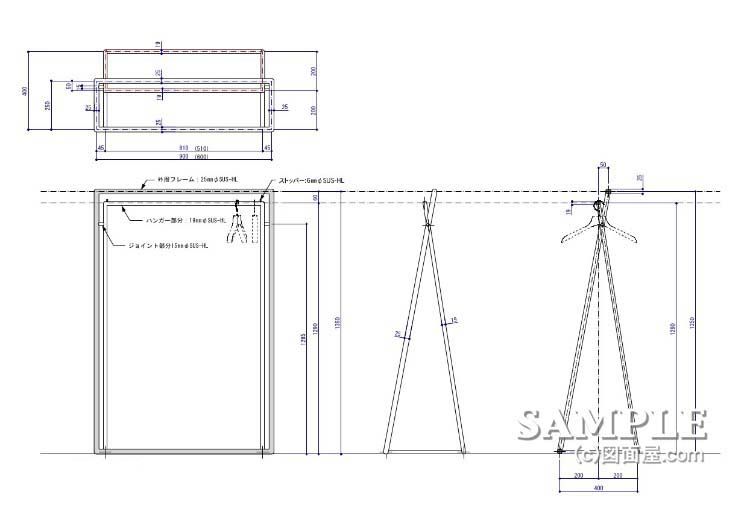

この作図事例はサイズの違うステンレスヘアライン（SUS HL）の丸パイプをロの字のフレーム組みにしただけのシングルハンガーラックの姿図です。

シングルハンガーラックとしては非常にシンプルな形で、尚かつデザイン性が高い什器ですね。
複雑な構造ではないでの製作コストもかなり抑えられいるはずです。

ただ二つのフレームを繋ぐジョイント部分にかなりの荷重がかかるので強度的には不安が残ります。
小さい方のフレームも貫通していれば強度は保たれて安定するのですが、意匠的にデザイナーの許可が下りなかったようです。

■このシングルハンガーラックで使用してる鋼材はこちらを参照下さい。
⇒鋼材表【SUS丸パイプ】

人気ブログランキングに参加していますので、

応援、宜しくお願い致します。

足下にも二つのフレームを繋ぐ補強パイプが溶接されていますね。
この補強パイプの長さ（=シングルハンガーラックの奥行き）によっても強度と安定度が変わってくるので注意して下さい。

この事例では40cmで設定しているので問題はありませんが、これ以下になると少しの衝撃でも倒れてしまいます。

又、このシングルハンガーラックは床に直置きするようになっていますね。
これでは床材を傷つけてしまうので必ずアジャスターか、樹脂系のクッション材を取り付けるようにして下さい。

構造的に難しいところは殆どないので、詳細図が必要な箇所はありません。
