片面システム什器の姿図と断面図

■サイズ	■仕様
W1200×D450×H1350 図面参照	ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ（ｼﾙﾊﾞｰﾒﾀﾘｯｸ）幕板・ｽﾃｰｼﾞ：ｼﾅ染色CL仕上げ
■備考

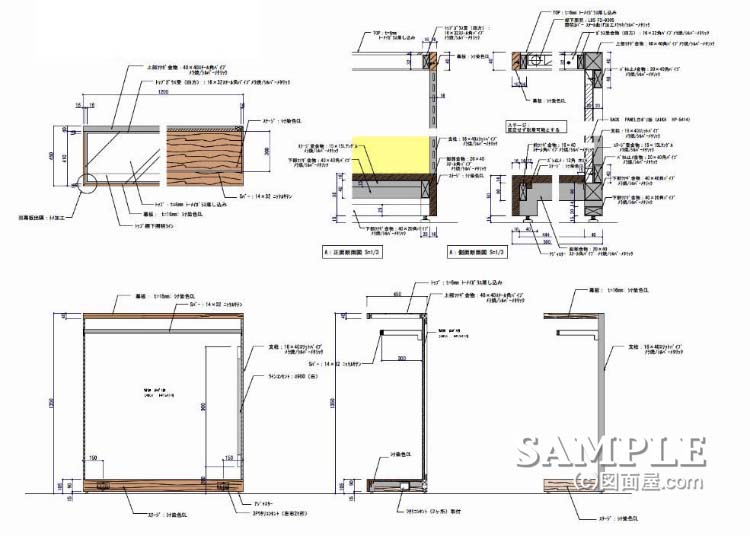

この作図事例は片面システム什器の姿図と断面図です。

片面タイプの什器はシステム什器メーカーのフレームを使用するケースが多いです。
しかしこの図面のようにフレームから別注製作する場合もあります。

納めのポイントは上部の幕板の固定方法です。
幕板の正面からビス固定出来ないので補強パイプ側にピンを溶接して木工の幕板を叩き込むような手法になっています。

懸念する点はこの幕板の奥行きがお辞儀をする可能性があるところです。
衣料で使われるディスプレー棚は通常300～400mmが主流です。

棚下照明も前面に取り付けている事も考慮してリブ金物等で補強を取る必要があります。
