壁面シャツボックス什器の姿図と断面図

■サイズ	■仕様
W1880×D550×H2250 図面参照	本体：ｱﾒﾘｶﾝﾁｪﾘｰ染色CL仕上げﾃﾞｨｽﾌﾟﾚｰﾊﾟﾈﾙ：木ﾊﾟﾈﾙ下地ﾌｪﾙﾄ貼り仕切り板：t=10ｸﾘｱｶﾞﾗｽ
■備考

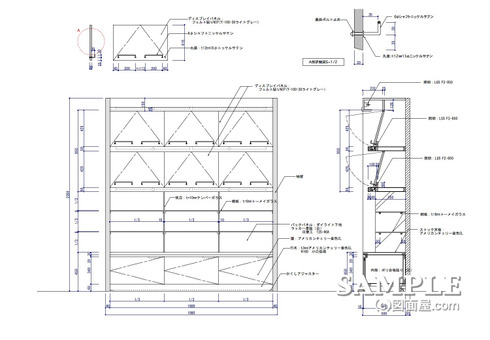

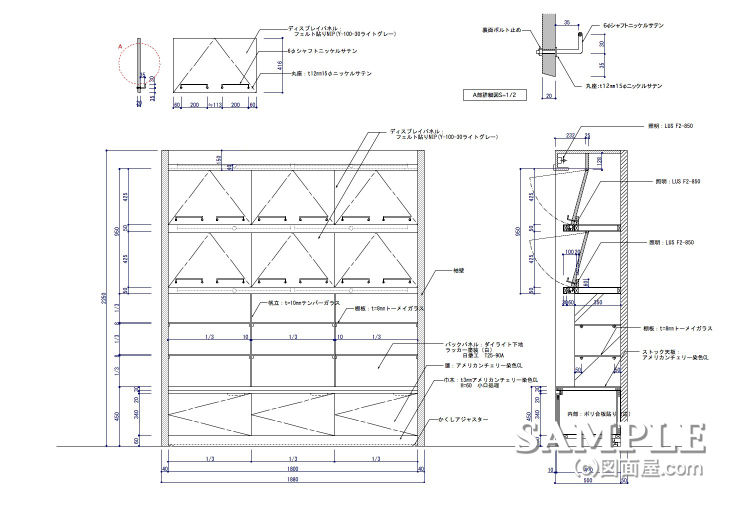

この作図事例は壁面シャツボックス什器の姿図と断面図です。

シャツボックス什器の特徴は上部のシャツのディスプレー方法です。
シャツを傾斜パネルの前に立てた見せ方で、ネクタイとコーディネイトして陳列出来ます。

注意点としてこのパネルの背面はストックになっているのですが、シャツをストックするには奥行き若干狭いですから設計する際は商品サイズを良く検証しなければならない点です。

シャツ用ディスプレーパネルはシャツのサイズを計算して作図をして

このCADデータはDL-MARKETで販売しています。
⇒壁面什器詳細図_0001
