脱着式天板のテーブル什器の姿図と各部詳細図

脱着式天板のテーブル什器の姿図と各部詳細図

■サイズ	■仕様
W1500×D900×H450 図面参照	ﾃｰﾌﾞﾙ天板：木ﾗｯｶｰ塗装仕上げ天板裏面：ﾋﾞﾆｰﾙﾚｻﾞｰ貼り側面：木ﾗｯｶｰ塗装仕上げ
■備考

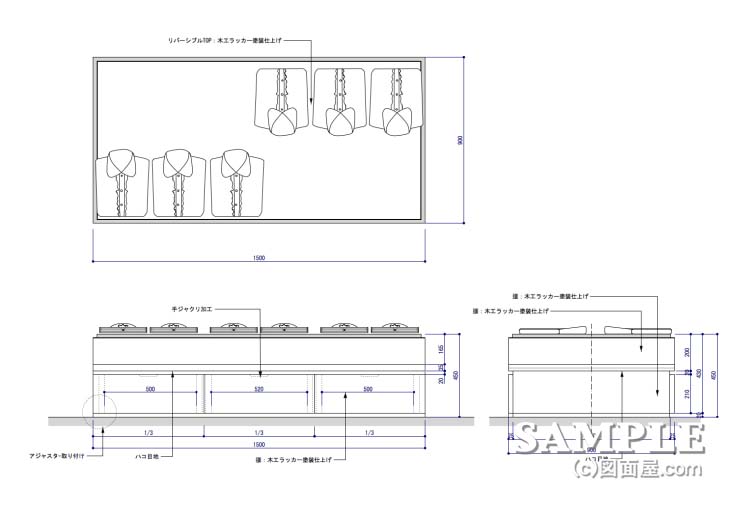

この作図事例は脱着式天板のテーブル什器の姿図と各部詳細図です。
シンプルな形ですがこのテーブル什器の特徴は天板が脱着式でリバーシブルになっている点です。

片面がラッカー塗装仕上げでもう片面がビニールレザー貼りになっています。

図面内の寸法では逃げ寸法を計算していないので、落とし込まれる部分に2～3mm程の隙間を空ける必要があります。

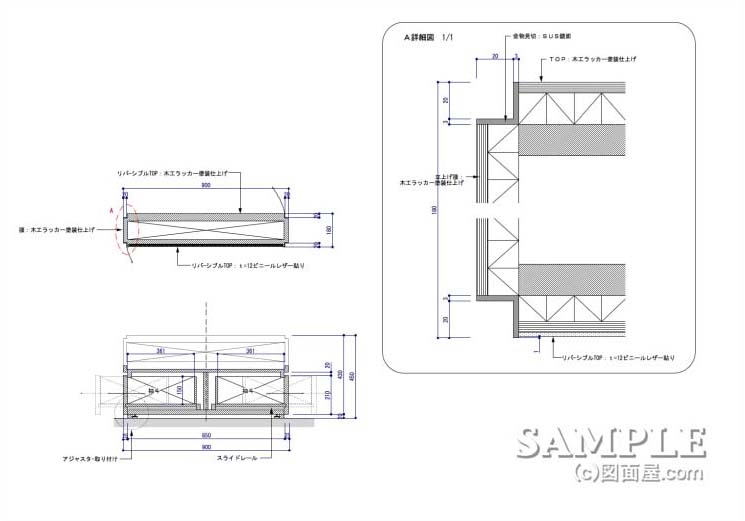

又、天板の見切り材としてLアングルを取り付けていますが、これはピンとボンド貼りで固定しています。（詳細図には表記できていませんが）

ただそれぞれ仕上げ面と同面になっていますが、必ず1mmか2mm程度アングルサイズを大きくして段落ちした方が望ましいです。

これは金物製の見切り材を使うどこの部分でも共通しているので必ず覚えておいて下さい。

尚、このテーブル什器の断面と各部詳細図は続きを見るからご覧下さい。
