キャスター付システム什器の姿図と断面図

■サイズ	■仕様
W1200×D600×H1200 図面参照	本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げ
■備考 ★

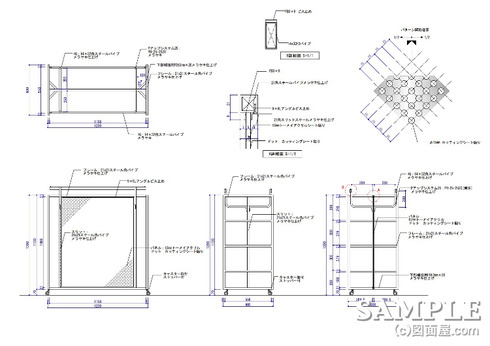

この作図事例はレディースカジュアルショップのシステム什器の姿図と断面図です。

ドット柄のシートを貼ったアクリ背パネルが際立ちますね。

当初はパンチングメタルの予定だったのですが、レディースショップとしてはちょっとハード過ぎるのではという懸念からドット柄のシートに変更しました。

特に注意すべき収めはないのですが、B詳細図で表記しているようにハンガーパイプにFB（フラットバー）をビス止めしています。

これはハンガーを掛けた際にパイプの塗膜剥がれを防止する為、取り付けています。

本体を塗装した什器の場合はこの塗膜剥がれ防止処理を施す事をお忘れ無く！！

このCADデータはDL-MARKETで販売しています。

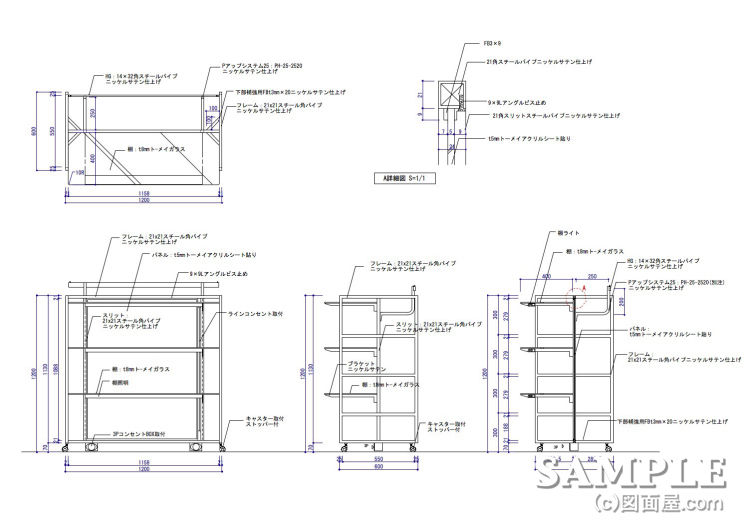

⇒システム什器B詳細図-0003
