壁面フレーム什器の姿図と断面図1

■サイズ	■仕様
W1825×D475×H2200 図面参照	ﾌﾚｰﾑ：25×25mmｽﾁｰﾙ角ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げ背ﾊﾟﾈﾙ・ｽﾃｰｼﾞ：不燃化粧板仕上げ
■備考

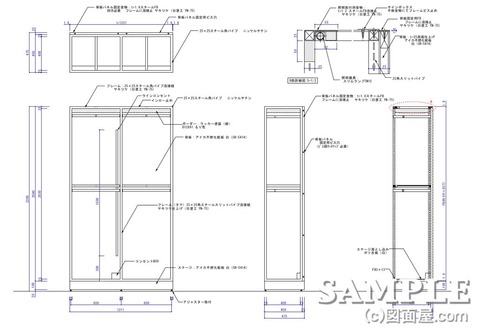

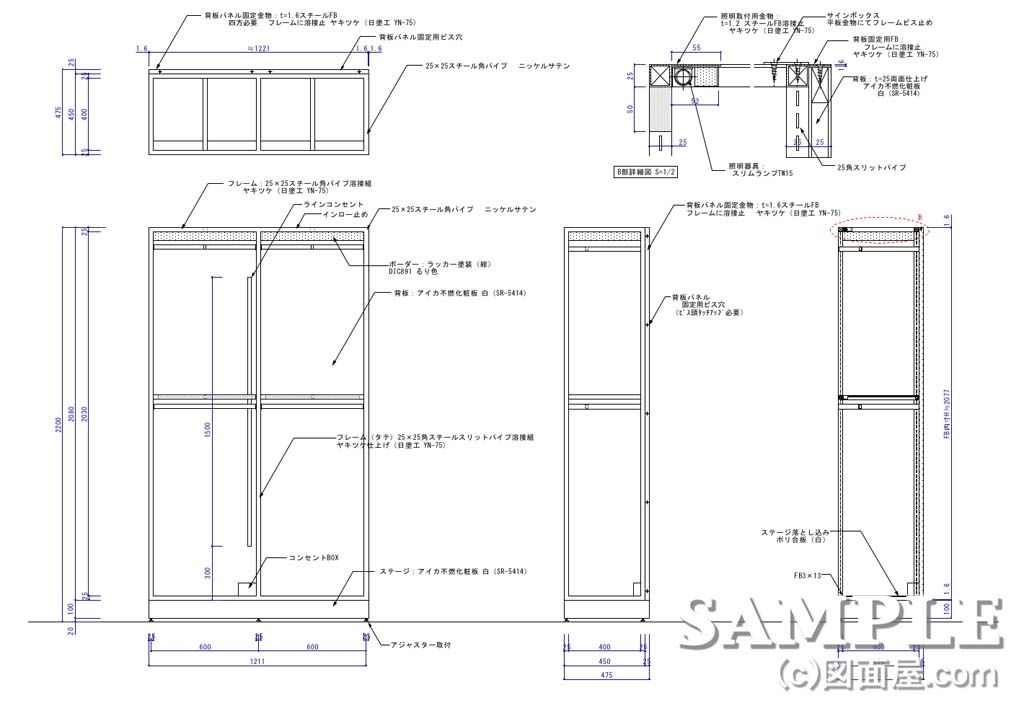

この作図事例は壁面フレーム什器の姿図と断面図です。
角パイプで組まれた什器ですが、特に注意すべき点はないですね。

ただ部分詳細図で幕板とフレームとの収め方が明記されていませんので補足しておきます。
ボーダーの上にある間接照明を固定しているLアングルを幕板にビスがもめる程度まで伸ばします。

伸ばしたLアングルの裏面から幕板に対してビスで固定すれば問題ありませんね。

又、ステージ上部にコンセントボックスを設けていますが、とってつけたようであまり良い取り付け場所とは言えません。

側面か背面のステージ見付けに取り付ける方が望ましいです。

■この壁面フレーム什器を3スパンにした事例の記事が下記にありますので合わせて参考にして下さい。
⇒壁面フレーム什器の姿図と断面図2
