壁面フレーム什器の姿図と断面図2

壁面フレーム什器の姿図と断面図2

■サイズ	■仕様
W1825×D475×H2200 図面参照	ﾌﾚｰﾑ：25×25mmｽﾁｰﾙ角ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げ背ﾊﾟﾈﾙ・ｽﾃｰｼﾞ：不燃化粧板仕上げ
■備考

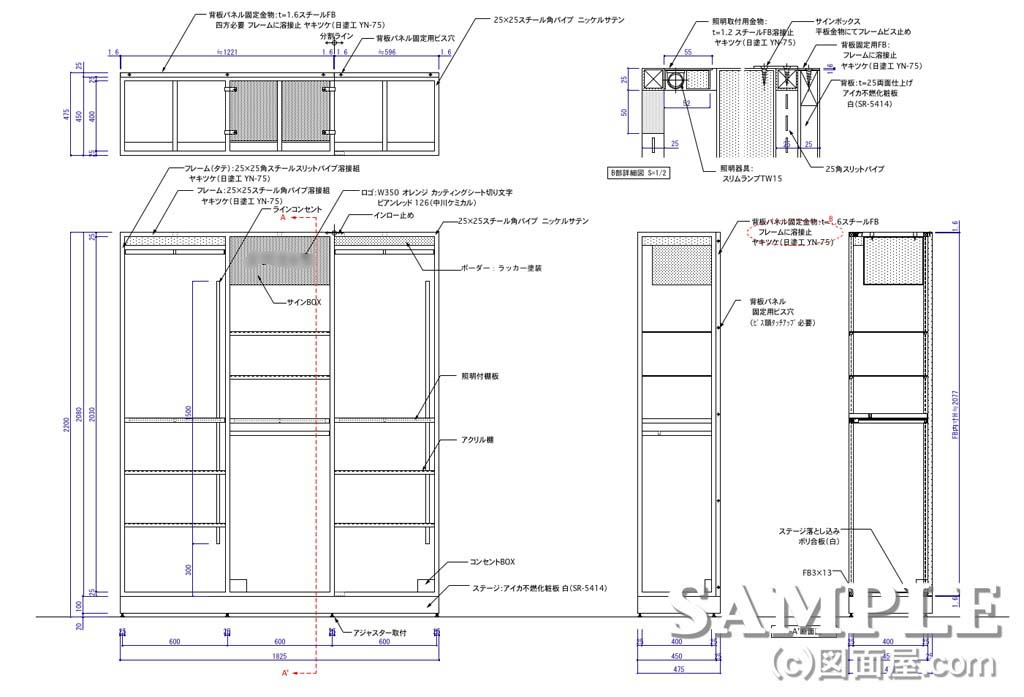

この作図事例は壁面フレーム什器の姿図と断面図です。

パイプフレームで組まれた什器は壁面什器では定番となっていますが、什器ワイドのモジュールは1m20cmが基準となっています。

商品自体は約60cmの有効寸法があればおさまるので、フェイスアウトでジャケット等を陳列した場合には2着掛かりる計算になります。

しかし、シャツや雑貨等とも組あせて陳列する事もあるので、この壁面什器はもう1スパン連結出来る様にしました。

ジョイント方法はインローパイプで固定するようにしています。
この事例の様に連結する出来る様にする事でバリエーションあるレイアウトが可能となります。
