コーナーショーケース付カウンターの図面事例_1108

■サイズ	■仕様
W2150×D1500×H1000 図面参照	本体：ﾅﾗ材染色CL仕上げｼｮｰｹｰｽ：t=8ｸﾘｱｶﾞﾗｽ
■備考 171108更新このCADデータはDL-MARKETで販売しています。 ⇒　サービスカウンター詳細図_0006

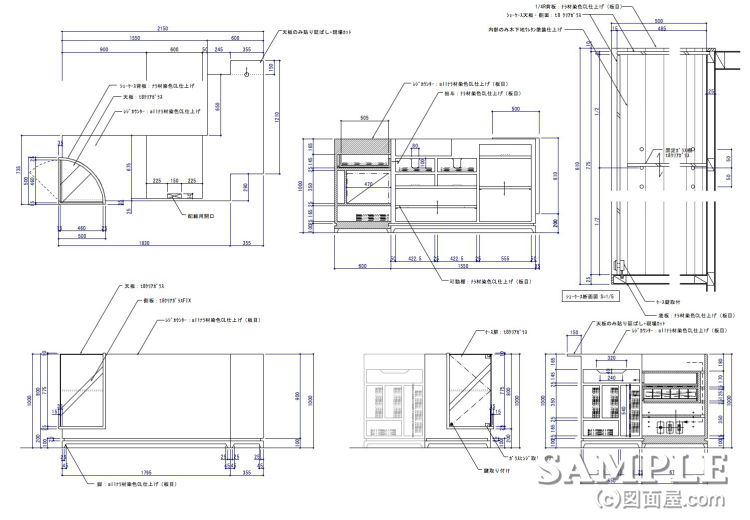

この作図事例はショーケース付きサービスカウンターの姿図と断面図です。

このカウンターでレジ、包装とショーケースの三つの機能を備えています。

包装用の材料を全て収納する為に現物を取り寄せて採寸した記憶がありますね。

収納方法も包装紙に合わせて一番取りやすい方法にしていますので参考どうでしょうか。

内部の機能を優先した事と、一番目立つ箇所への設置からカウンターの角にショーケースを取り付けています。

当初ショーケースの扉を左吊り元で計画していたのですが内部が円弧状になっているので

開閉時にガラス引っかかる可能性があったので右吊り元に変更しました。

※このサービスカウンターが配置されている店舗事例は下記サイトをご覧下さい。
⇒　店舗事例レディース_005
