ゴールドメッキ仕様のシステム什器の姿図と断面図

■サイズ	■仕様
W1250×D430×H1050 図面参照	本体：ｽﾁｰﾙﾊﾟｲﾌﾟｺﾞｰﾙﾄﾞﾒｯｷ仕上げ可動棚：t=8ｸﾘｱｶﾞﾗｽ底板：木工化粧板仕上げ
■備考

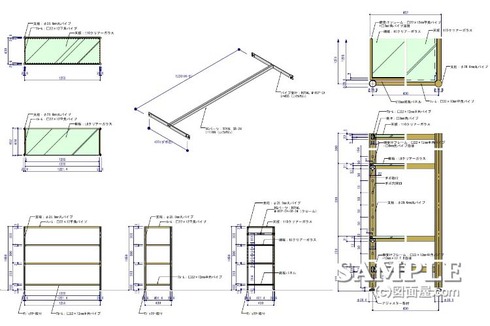

この作図事例はゴールドメッキ仕様のシステム什器の姿図と断面図です。

什器の高さからすれば、オープン棚什器と言えるかもしれませんが、ハンガー陳列にも対応しているのでシステム什器としています。

全体的にゴールド仕様なので、レディースのフォーマルショップやインナーショップによく使われますね。

収め的にはさほど難しい箇所はありません。
ただこのフレームタイプのシステム什器で注意すべき点があります。

それは4本の支柱に対して必ず長て方向の上下に補強パイプを取り付けておく事です。
この補強パイプの取り付け方には2タイプの方法があります。

一つはこの事例のように支柱間を繋げるタイプで、もう一つはHの字の形になるように繋げるタイプです。後者のタイプでは什器の中心に補強パイプが通るので、天板のガラス越しに見えてしまうのが欠点です。

しかし支柱間を繋げるタイプよりも補強が中にあるので謝ってお客様の足に補強パイプが当たる事はありませんね。

什器のサイズにも変わりますが、強度面と安定性で考えると支柱間を繋げるタイプの方が勝るでしょう。

このゴールドメッキ仕様のシステム什器で使用している鋼材は下記の鋼材表を参照下さい。
⇒鋼材表【スチール丸パイプ】
