メンズ用シングルハンガーラックの姿図

メンズ用シングルハンガーラックの姿図

■サイズ	■仕様
W1330×D500×H1200〜1500 図面参照	支柱：45×45ｽﾁｰﾙ角焼き付け仕上げﾊﾝｶﾞｰﾊﾟｲﾌﾟ：φ31.8ｽﾁｰﾙ丸ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げﾍﾞｰｽ：ｽﾁｰﾙ曲げ加工焼き付け仕上げ
■備考

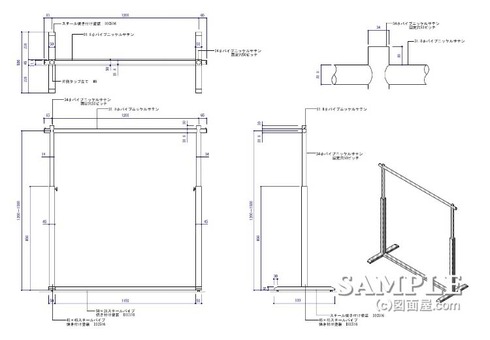

この作図事例はメンズ用シングルハンガーラックの姿図です。

通常のシングルハンガーラックより各パーツのサイズを一回り大きいサイズにして重量のある商品陳列にも耐えれるようにしています。

ただ什器自体の重量も増加するので、移動させる際にはちょっと力が必要なところが難点ですね。
その為、脚もとのアジャスターには重量用タイプを取り付ける方が良いでしょう。

収め的には大して難しい所はありませんが、注意点が二つあります。
それは可動する丸パイプ支柱の実寸法を明記させる事です。

まず一つ目です。

図面上には可動する為に5cmピッチで開口を開ける様に指示されていますが、可動支柱の長さが表記されていません。

この寸法は製作時に必要な寸法なので必ず明記するように心掛けて下さい。

■このシングルハンガーラックで使用している鋼材が下記にありますので参照下さい。
⇒鋼材表【スチール角パイプ】

人気ブログランキングに参加していますので、

応援、宜しくお願い致します。

続いて二つ目は、アジャスターについてです。
先に記述はしているのですが、より細かくいうと重量用のアジャスターでも数種類あり、床と接する部分が金物だったり樹脂製だったりもします。

この事例の場合は重量があるだけに、床面に対する傷防止対策として樹脂製のアジャスターを使うようにして下さい。

床材によっては引きづった跡がはっきりと残り、クリーニングを掛けても取れない場合も出てきますので注意して下さい。
