ディスプレーパネルの姿図と断面図

■サイズ	■仕様
W520×D280×H1450	本体：タモ染色CL仕上げｼｽﾃﾑﾊﾟﾈﾙ：ｼｬｯﾀｰﾊﾟﾈﾙ
■備考

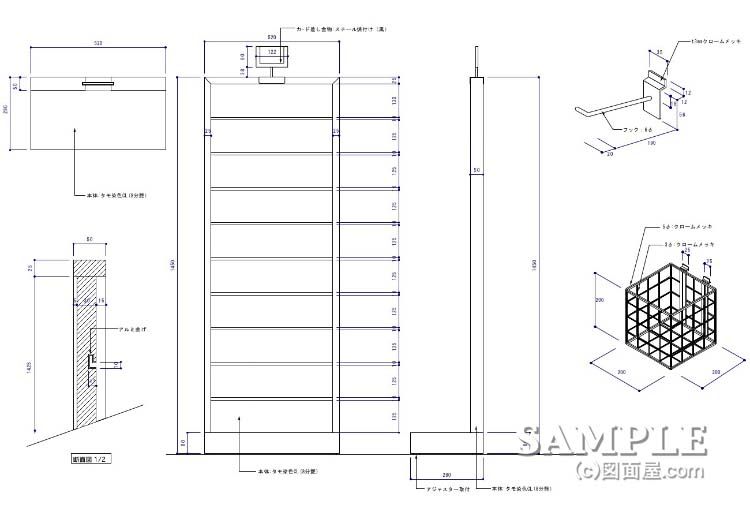

この作図事例はディスプレーパネルの姿図と断面図です。
柱前や壁面に設置が主な什器です。

単体でファサードに設置する事も可能ですが、ちょっとした改良が必要となります。

それは、重心が上にあるので少しの衝撃で倒れてしまう恐れがあるので、ステージ内部にウェイトをしこみ、重心を下げる工夫が必要なんです。

ウェイトは出来るだけ取り外し可能にした方が、レイアウトを変える場合に女性でも簡単に動かす事ができます。

若しくは、ステージの奥行きを10cm程パネルの裏面だけ伸ばす事も考えられます。
この10cm伸ばすだけでも倒れ止め防止にはなりますね。

コストや意匠等も含めてどちらがいいかは協議してみて下さい。

さて、このディスプレーパネルに使用しているシステムはシャッターパネル式になっています。
シューズショップやメガネショップでも使われているシステムです。

このシャッターパネルでは専用のパーツを使う事になるので、スリットを利用したシステムパーツよりは種類が少ない所が欠点です。
