アクセサリーショーケースの姿図と断面図

■サイズ	■仕様
W500×D30×H1100 図面参照	本体：タモ材染色CL仕上げｹｰｽﾌﾚｰﾑ：10×10ｽﾁｰﾙLｱﾝｸﾞﾙｸﾛｰﾑﾒｯｷ仕上げｼｮｰｹｰｽ：t=5ｸﾘｱｶﾞﾗｽFIX
■備考

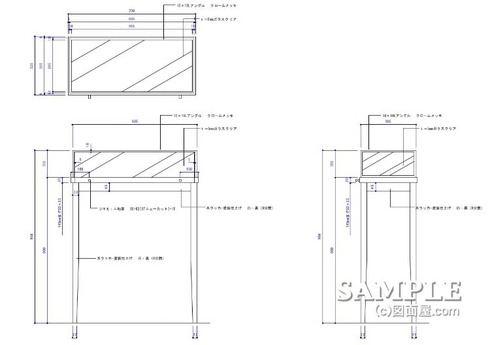

この作図事例はアクセサリーショーケースの姿図と断面図です。
見た目はシャープなイメージを受けますが、非常に不安定な什器と言えます。

それはまず、脚ですね。
脚の部分だけで80cm程もあり、尚かつ下に行くにしたがって細くなっています。

又、揺れ防止で補強材もないので、ちょっとの振動でも什器自体が揺れてしまいます。
天板直下に補強用の幕板がありますが、たいした補強にはなっていません。

これでは脚が折れる可能性も出てきます。
なので脚自体をもっと太くするか、L型の形状に変える等の大幅な変更が必要となります。

あるいは、脚を金物脚にする事も考えられます。
しかし、どの場合でも床面と天板の間に、4本の脚を繋げて安定させる対策が不可欠となります。

見え方が変わってしまうのでデザイナーとの協議が必要ですね。

続きを読むからこのショーケースの断面図がご覧になれます。

人気ブログランキングに参加しています。

応援、宜しくお願い致します。
　↓　↓　↓

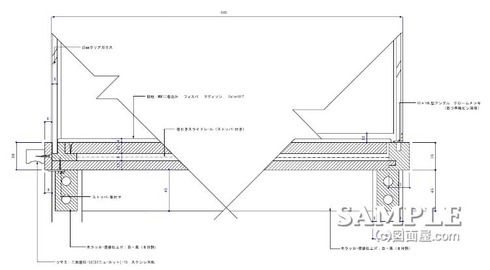

ショーケース部の断面図です。
A3用紙一杯に描いていますが、図面としては十分ではありません。

ケースのトップがどうなっているかが不明ですし、幕板の2つの円形は何を意味しているのか？
不明点が多くあります。

今更ですが、あまりケースの断面図としては参考にならないかもしれませんね。
申し訳ないです。
