ハイライトルーバー付壁面什器の姿図

■サイズ	■仕様
W1400×D420×H2500 図面参照	本体：木工化粧板仕上げﾙｰﾊﾞｰ：ﾊｲﾗｲﾄﾙｰﾊﾞｰ落とし込み
■備考

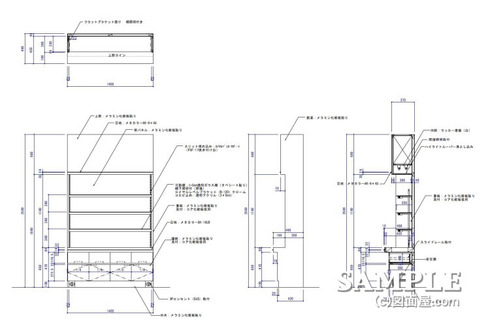

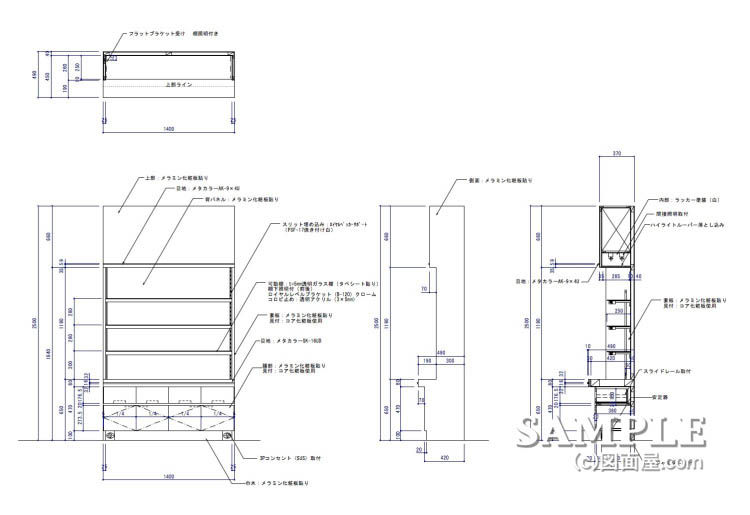

この作図事例はハイライトルーバー付壁面什器の姿図です。
フォルム的には極々一般的な什器なんで、特に注意しなければならない箇所はありません。

ですが、図面の表現に数カ所か不足があります。

まず一つ目は、上部のハイライトルーバーを落とし込んだ部分の平面詳細図が表されていない点です。
平面図に点線で上部のラインが描かれていますが、奥行き寸法の表記がないでの分かりませんよね。

そしてルーバーと落とし込み部枠との取り合いもこの図面では読み取れません。
平面図の半分を切ってルーバー部分を表現するか、部分詳細図として新たに描く必要があります。

二つ目は同じくルーバー部分の部分詳細図が不足しています。
目地で使用しているメタカラーのサイズや取り付け位置などが明記されていません。

又、間接照明を取り付けている面の高さも抜けていますね。

大きく目立った所は上記に挙げた点なんですが、細かい所を見ていけばまだ他にもありそうです。
