木製壁面什器の姿図と詳細図

■サイズ	■仕様
W1200×D500×H2100 図面参照	背パネル：木工ﾊﾟﾈﾙ下地ｸﾛｽ仕上げ見付け：t=3ｽﾁｰﾙFBﾆｯｹﾙｻﾃﾝ仕上げｽﾃｰｼﾞ：木工化粧板仕上げ
■備考

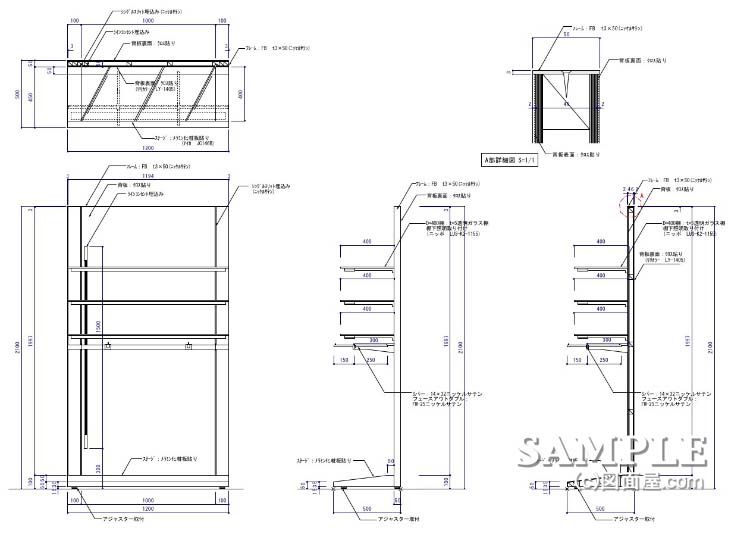

この作図事例は木製壁面什器の姿図と詳細図です。
什器の形状、そしてサイズについてはオーソドックスなタイプです。

いわば基本中の基本と言える壁面什器です。

単体での設置も希にありますが、殆どが連結して壁面に設置する事が多いですね。
なので背パネルの裏面には仕上げは不要なので注意して下さい。

図面上では裏面もクロス仕上げと書かれていますが、これは間違いです。申し訳ないです（泣）

特に特記する箇所はありませんが、強いて言うならば、背パネルの見付けですね。
A部詳細図で表現しているように、スチールフラットバー(FB)を取り付けています。

まずこの固定方法を見て下さい。フラットバー(FB)を表面からビス固定しています。
これではビス頭が見えてしまいます。

■この木製壁面什器で使用しているフラットバー(FB)は下記の鋼材表でご覧になれます。
⇒鋼材表【スチールFB】
