ミラーパネルの姿図と詳細図

■サイズ	■仕様
W600×D250×H2300 図面参照	ﾐﾗｰﾊﾟﾈﾙ：木工下地t=6ｸﾘｱﾐﾗｰ貼り小口：t=1.6ｽﾁｰﾙﾁｬﾝﾈﾙ焼き付け仕上げｺｰﾅｰｴｯｼﾞ：φ10ｽﾁｰﾙ丸棒焼き付け仕上げﾌﾞﾗｹｯﾄ照明：50×15ｽﾁｰﾙ曲げ加工+ｴｰｽﾗｲﾝ
■備考

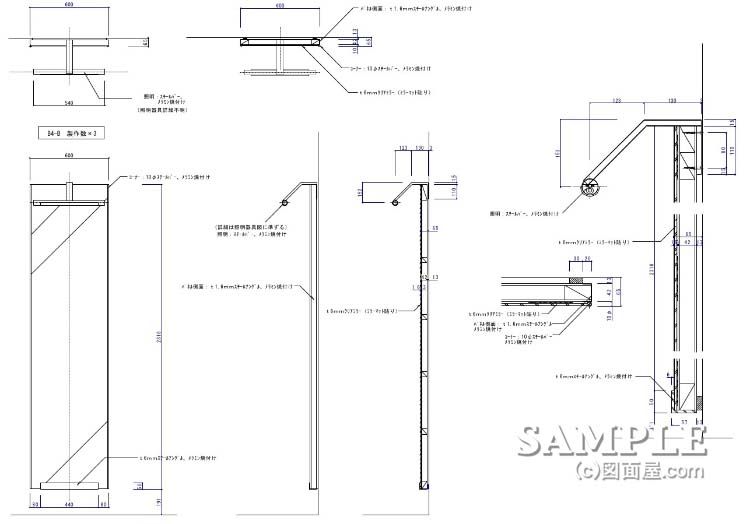

この作図事例はミラーパネルの姿図と詳細図です。

海外ブランドの店舗だけあって、ミラーパネルにも意匠を施してブランドとしてのこだわりを演出しています。

その一つが、ミラーエッジの丸棒なんです。パネルの小口に取り付けるスチールチャンネルに溶接しているのですが、注意点が1つあります。

ミラーとの接点部分には意匠上、コーキングを充てんしないのでミラーが丸棒の際まできています。
この場合、ミラーを取り付ける際に丸棒に当たって欠けてしまう事が多いんです。

コーキング止めは見た目的には美しいとは言えませんが、ミラーマットだけでの固定では接着力としては弱いです。

しかも高さが2m以上あるのでより安全性を高める必要があるので、このミラーパネルの場合はコーキングを充てんが望ましいでしょう。

人気ブログランキングに参加しています。

応援、宜しくお願い致します。
　↓　↓　↓

そしてもう一つのこだわった意匠は上部のブラケット照明にあります。

美術品や絵画などを展示しているギャラリー等で、良く壁面に取り付けているようなフォルムをしたブラケットですね。

スチール丸パイプの一部をくりぬいて、昭明器具を取り付けているタイプです。
ミラーパネルを壁面に取り付ける前に背面からアームをビスにて固定するようにしています。

収め方で特に注意すべき点はありませんが、ミラーの写り込みで昭明器具や配線が見えてしまわないようにする工夫が必要ですね。

例えばミラー上部にグラデーションシートを貼るなどです。
