売場内柱造作図及び、平面詳細図
| ■Data NO. environment_0004 | ||
| ■サイズ | ■仕様 | |
| 作図参照 | PB：レザーパネル貼り ブリックタイル貼り | |
| ■備考 平面図のみで展開図は現状では見あたらず | ||

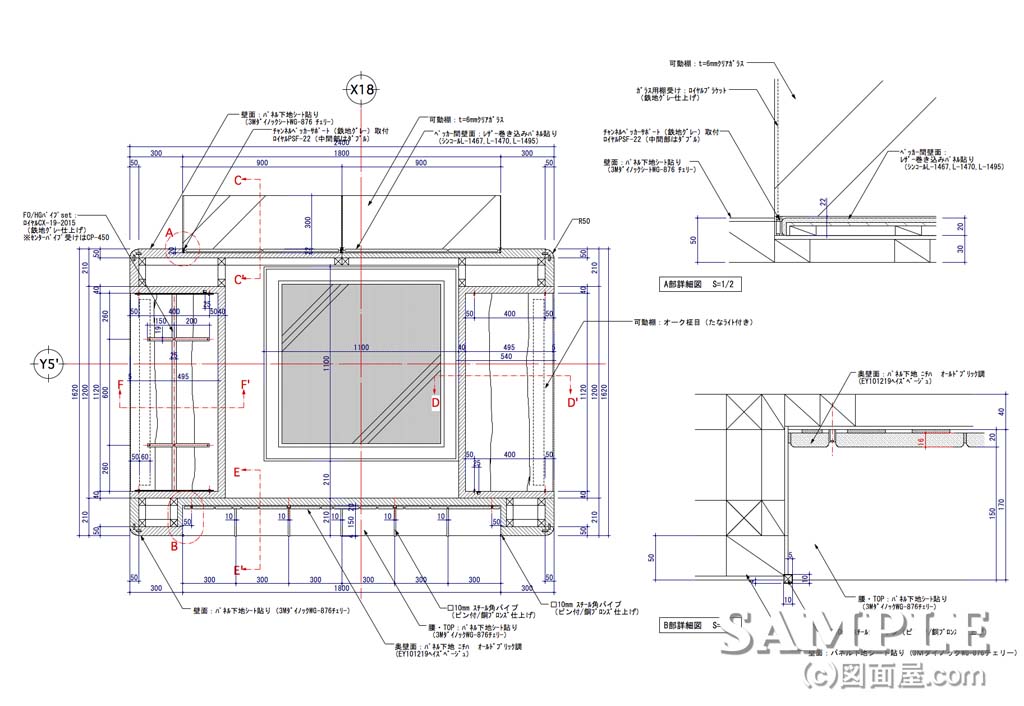

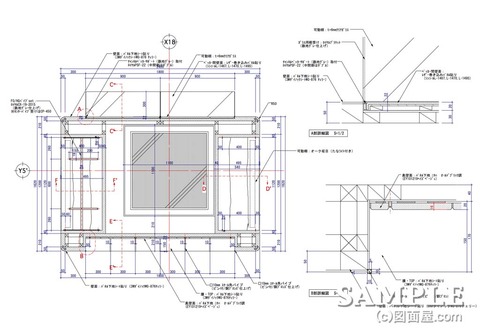

百貨店の専門店のショップ内の柱ですが、この作図では、AとBの平面詳細図を描いています。
その他、平面図に断面指示をしています。内容は追って投稿します。現状、資料の管理状況が悪くて見あたりません。
早急に探していきます。
