柱前ディスプレーパネルの姿図と詳細図

■サイズ	■仕様
W1785×D200×H2200 図面参照	本体：木工染色仕上げステージtop：木染色仕上げステージ見つけ：SUS HL 腐食FB 行灯部： t=5乳半アクリ＋間接照明
■備考

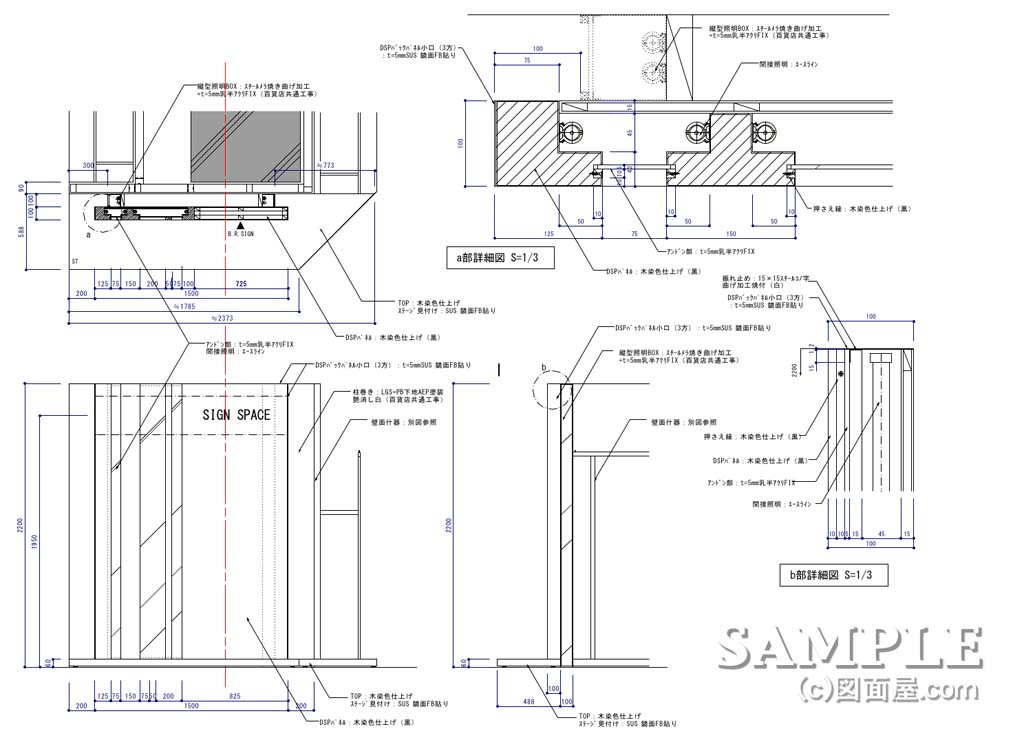

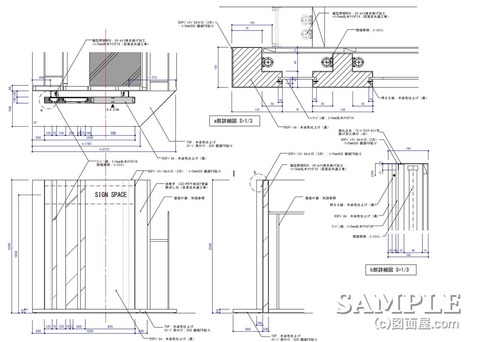

この作図事例は柱前ディスプレーパネルの姿図と詳細図です。
百貨店やGMSの大型店でよく見られる、店頭ディスプレーパネルです。

柱という障害物をこうして隠しつつ、店頭の演出ゾーンに使う手は良くやる手法です。

また間接照明を使うことでお客様に対しての訴求効果を高めることが出来ます。
ただ注意しなければならない点は、熱抜き用の開口が必ず必要です。

行灯内部は特に狭いため間接照明のエースラインによる熱で内部の仕上げが変色したり、焦げてしまう事があるからです。

この事例では背パネルに熱抜き用開口を設けるのが得策でしょう。

収め的にはやはり行灯内部の狭さが気になる所なので、器具をLEDやテープライト等の比較的小さなタイプのものに替えるか、パネル自体の奥行きを若干大きく取るかのどちらかで対処した方が良いでしょうね。
