固定式シングルハンガーラック姿図と部分詳細図

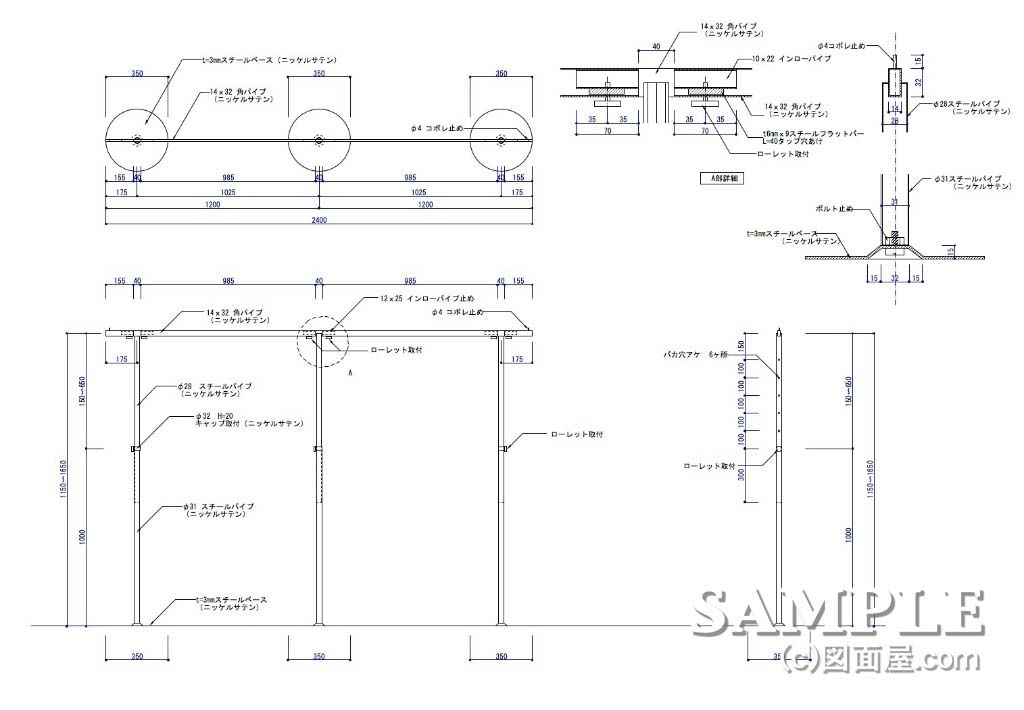

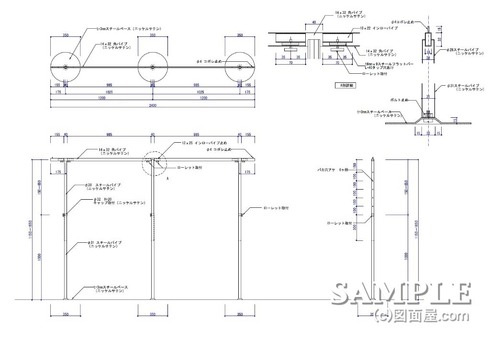

S-HG詳細図

■サイズ■仕様
W2400×D350×H1650
ハンガーパイプ:14×32スチール角パイプニッケルサテン仕上げ
 支柱:φ31スチール丸パイプニッケルサテン仕上げ
 ベース:t=3×φ350スチールプレートニッケルサテン仕上げ
■備考


この作図事例は固定式シングルハンガーラックの姿図と部分詳細図です。

構成する部材に丸パイプと角パイプが混在しているので、出来映えが綺麗に溶接されるかがポイントとなりますね。

図面内のA部詳細図には、ハンガーパイプのジョイント部分を拡大して表記しています。

ここではインローパイプとローレットビスで固定する仕口になっていますが、ローレットビスを特に見せる必要はありませんね。

なのでビスによる固定で特に問題ありません。

逆にあまりジョイント箇所を増やしてしまうと強度が落ちてしまうので、必要最低限に押さえる事が重要となります。

人気ブログランキングに参加しています。
応援、宜しくお願い致します。
 ↓ ↓ ↓



又、このシングルハンガーラックを取り付ける場所には壁がありません。
よって、床面だけで固定するしかないんです。

もちろん床面へはアンカーボルトによる固定が必須となりますね。
ただこれだけではまだ強度的に弱いです。

それは前後左右の揺れに対して、何の補強も取っていないからです。
少なくとも3本の支柱により左右の揺れにはまだ耐久性がありますが、前後の揺れには問題があります。

その為、支柱とベースプレートにL型に曲げた角パイプを溶接しておく方がより安定するでしょう。
