パーティション什器の姿図と断面図

■サイズ	■仕様
W2700×D340×H1500 作図参照	本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げｽｸﾘｰﾝ：ｔ=8mmﾀﾍﾟｶﾞﾗｽ+ﾀﾍﾟｼｰﾄﾃﾞｻﾞｲﾝ貼り
■備考

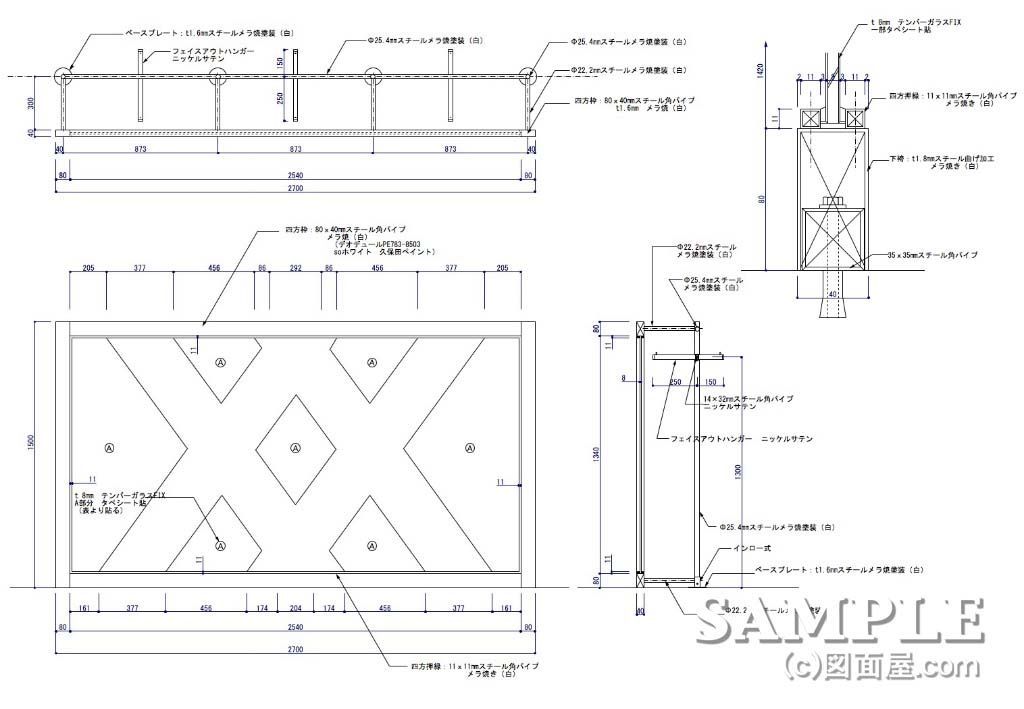

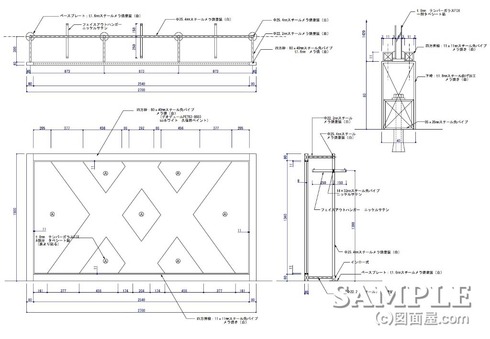

この作図事例はパーティション什器の姿図と断面図です。
商業施設、百貨店などの店頭フロント部によく使われる什器ですね。

パーティションと什器を合体させ、それにサインとおぼしきグラフィックを設けています。
裏面には、即販売に繋がるシングルハンガーを配置しています。

又、シースルー感のある素材を使用しているところにも注目すべきですね。

収め的には特に難しいてんはありませんが、ガラス押さえは裏表の両方にビス止めをする必要はありません。

シングルハンガー面だけにビス止めしておけば良いでしょう。

応援、宜しくお願い致します。
　↓　↓　↓

　
にほんブログ村

人気ブログランキング

又、裏面のシングルハンガーの支柱に関してですが、床への固定方法にはもう一つあります。

それはベース（座）を床に隠す方法です。

この方法は床材によって、床面をハツる場合が出てきます。しかし、百貨店等では床をハツる事に規制を掛けている所もあるので注意して下さい。

仕口は、床に埋め込む大きめベースプレートとインローとなるパイプを溶接しておきます。
300角ぐらいのベースで問題ないでしょう。

このベースをアンカーボルトで固定して、床面が仕上がってからシングルハンガーの支柱を差し込むという手法です。

この手法は様々なパーティション設置に応用される事が多いので覚えておいて下さい。
