オーソドックスなショーケースの図面事例_0410

■サイズ	■仕様
W900×D450×H900	本体：ナラ材OS仕上げショーケース：8mmｸﾘｱｶﾞﾗｽ
■備考

今回、ご紹介するのはシューケースの図面事例ですが、機能もフォルムもかなりオーソドックスなスタイルになっています。

この手のショーケースというのは、だいたいが同じ形状で、機能等もほぼ同じものが多いように思われます。

ですから、後はそのショップのイメージなどを取り入れたデザインを施せば、各々の店舗にいかされるでしょう。

ただ、デザインを優先しすぎて本来あるべきショーケースとしての機能を損なわないように注意して下さい。

続きをどうぞ！

応援、宜しくお願い致します。
　↓　↓　↓

　
にほんブログ村

人気ブログランキング

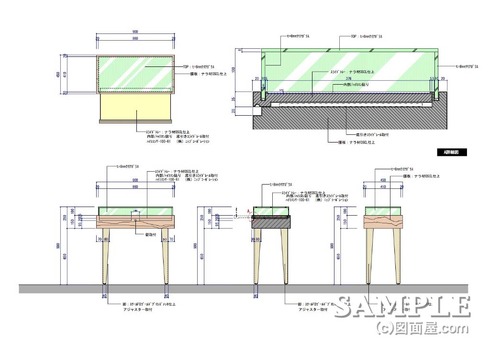

さて、収めについてですが、断面詳細図をよーく見て下さい。
ケースの前板ガラスをトレーに差し込んでコーキング止めしているのがわかりますよね。

ここで重要なのはガラスを差し込む部分の5mmという寸法なんです。
ショーケースから引き出す時にかかる力の方向を考えると、ちょっと5mmでは小さすぎます。

今のままだとガラスの前後の揺れによって欠けてしまい、前板ガラスが倒れてしまう可能性も出てきます。せめて10mm以上は必要ですね。
　
もうひとつ注意をあげるとするならば、スライドレールです。

このスライドレールについては、他のショーケースと共通して言える事なんですが、底引きの場合はトレーを引いた際にスライドレールの姿が残ってしまいます。

これでは折角の意匠も台無しになってしまうので、出来るだけ横引きタイプのスライドレールを使うようにして下さい。

では、これ方もお勉強頑張ってください！
