ラック型システム什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1050×D400×H1350 図面参照 | 本体：木工下地ﾍﾞﾙﾋﾞｱﾝｼｰﾄ貼り 地袋：鏡面ﾎﾟﾘ合板貼り 巾木：木ﾗｯｶｰ塗装仕上げ | |
| ■備考 ★ | ||

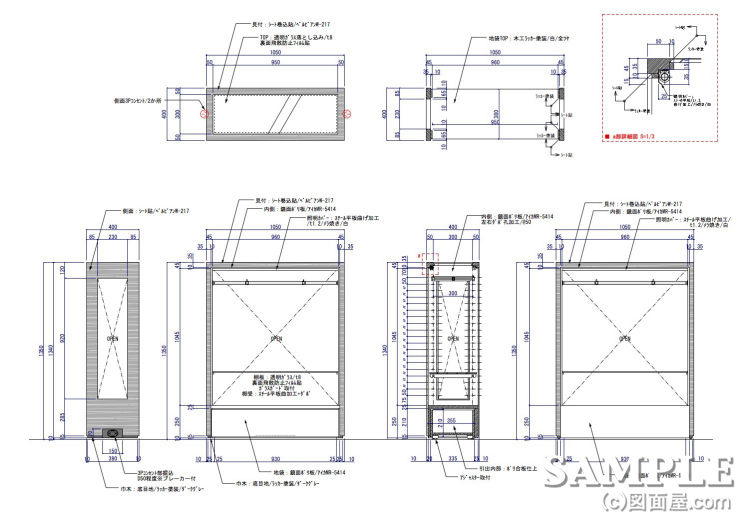

この作図事例はラック型システム什器の姿図と断面図です。
側板のダボでパーツを受けて陳列するタイプのシステム什器ですね。
スリットに比べてパーツの取り付けピッチが大きくはなりますが、
φ8mm程度の開口だけなのでそれほど目立たないのでブランドショップでは多用されています。
このラック型システム什器は奥行きは400mmとちょっと小ぶりなサイズなのでキッズやレディースカジュアルのショップ用にぴったりではないでしょうか。
