シャツスタンドの姿図と断面図

■サイズ	■仕様
W260×D×H460 図面参照	ｼｬﾂ台：t=2mmｽﾁｰﾙﾌﾟﾚｰﾄｺﾞｰﾙﾄﾞﾌﾞﾛﾝｽﾞﾒｯｷ仕上げ支柱：φ12.7mmｽﾁｰﾙ丸ﾊﾟｲﾌﾟｺﾞｰﾙﾄﾞﾌﾞﾛﾝｽﾞﾒｯｷ仕上げ
■備考 ★

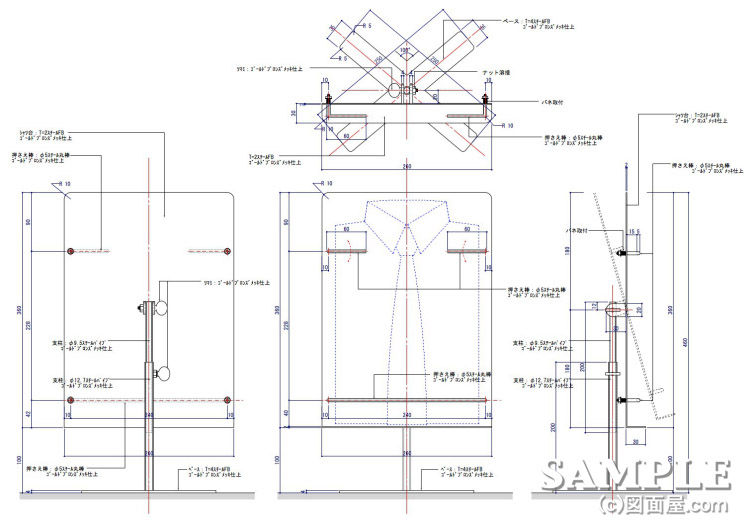

この作図事例はメンズ用シャツスタンドの姿図と断面図です。

シャツスタンドの様な備品の殆どは既製品を使う事が多いのですが、

オリジナルのシャツスタンドが欲しいというクライアントの要望で設計しました。

機能的には既製品と同等のものを備えるようにしています。

既製品との違いと言えばシャツ台をプレートにした事とベースをクロス状にした事ぐらいですね。

ただゴールドブロンズメッキの既製品はないでしょうね。

このCADデータはDL-MARKETで販売しています。
⇒シャツスタンド詳細図
