シングルハンガーラックの姿図

シングルハンガーラックの姿図

■サイズ	■仕様
W1258×D413×H1100～1550 図面参照	本体：ｽﾁｰﾙﾊﾟｲﾌﾟｸﾛｰﾑﾒｯｷ仕上げ
■備考 ★

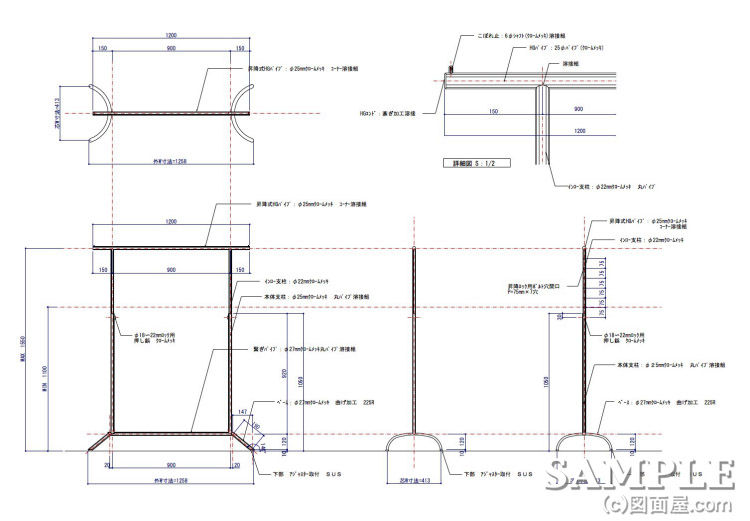

この作図事例はシングルハンガーラックの姿図と断面図です。

脚部分を曲げ加工しているシングルハンガーラックは他にもありますが、

共通して注意しなければならない点があります。

それはアジャスターを取り付けるパイプの面の角度ですね。

あまり床面に対して鋭角な角度ですとアジャスターの溶接が難しくなりますので、

緩やかな曲げ加工にする事をお勧めします。

※脚を曲げたり等で加工しているシングルハンガーラックの記事が下記にありますので参考にどうぞ
☆キッズショップのシングルハンガーラック什器の姿図☆
⇒詳細はこちらから

☆シングルハンガーラックの姿図と断面図☆
⇒詳細はこちらから
