紳士雑貨用ショーケースの姿図と断面図

■サイズ	■仕様
W1500×D1200×H1100 図面参照	本体：木染色CL仕上げｼｮｰｹｰｽ：t=6,t=8ｸﾘｱｶﾞﾗｽ脚：ｽﾁｰﾙ古美色塗装仕上げ
■備考

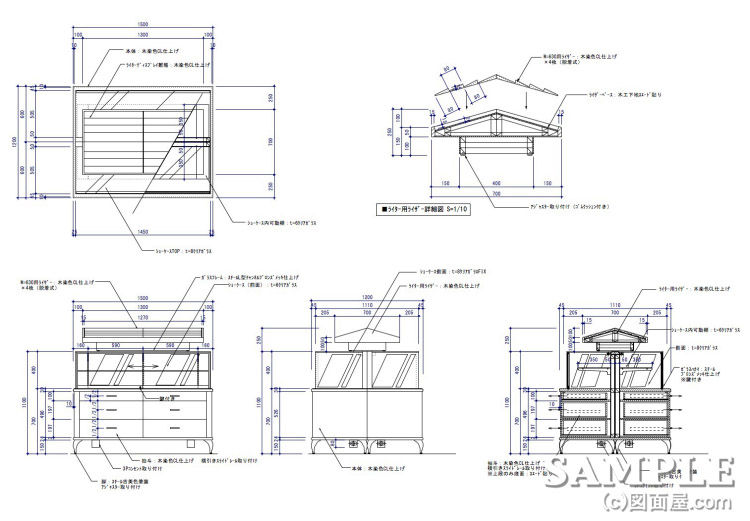

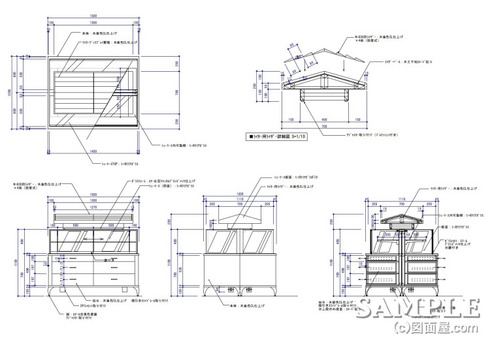

この作図事例は紳士雑貨用ショーケースの姿図と断面図です。

上部のディスプレー雛壇は他の什器にも設置出来る様に別パーツとして設計しました。

ライザーも脱着式にしていますので他の雑貨商品にも対応出来ますので汎用性はありますね。

又本体も片面什器を組み合わせているので単体でも十分機能するようになっています。

この事例ではショーケース内の照明器具を背パネル側に取り付けていますが、

前面に取り付ける方がより効果的に照度が取れます。

この場合はショーケース用のスタンドライトか、棚下照明等が良いでしょう。

※ライター用のショーケース記事が下記にありますので参考にどうぞ
☆ライターのディスプレーに特化したショーケース詳細図.01☆
⇒詳細はこちらから
