スタンドサインの姿図と断面図

スタンドサインの姿図と断面図

■サイズ	■仕様
W520×D300×H1200 図面参照	本体：ｽﾁｰﾙﾆｯｹﾙｻﾃﾝ仕上げｻｲﾝﾍﾞｰｽ：t=15mmMDFﾗｯｶｰ塗装仕上げｻｲﾝ：t=5mmｱｸﾘ切り文字（黒ﾏｯﾄ）
■備考

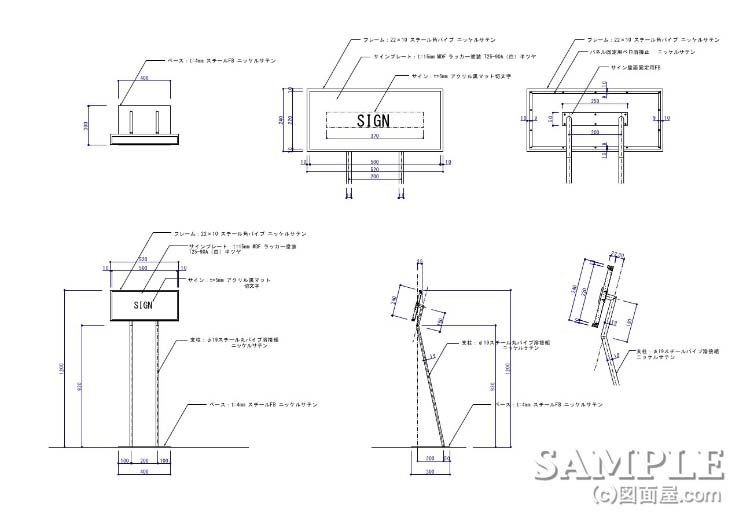

この作図事例はスタンドサインの姿図と断面図です。

スタンドサインはショップの中でも既製品やメーカーからの支給品が多いのですが、

この事例の物件では什器のマニュアル化も進んでおり、備品としてのサインスタンドも製作しました。

ショップフロントにマネキンや傾斜ハンガー等と一緒にレイアウトされます。

サインプレートの傾斜角度は男性の目線に対して75度に設定して寸法を決めました。

首をかしげずに目の動きだけで視認出来るような角度にしています。
