自由に連結可能な壁面什器の姿図と断面図

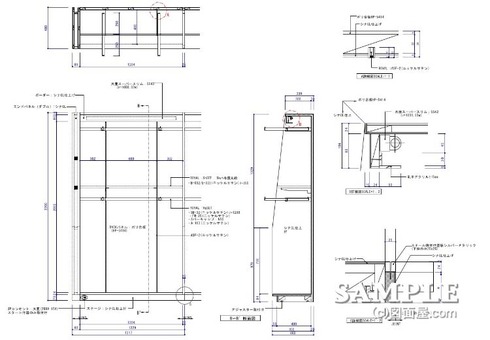

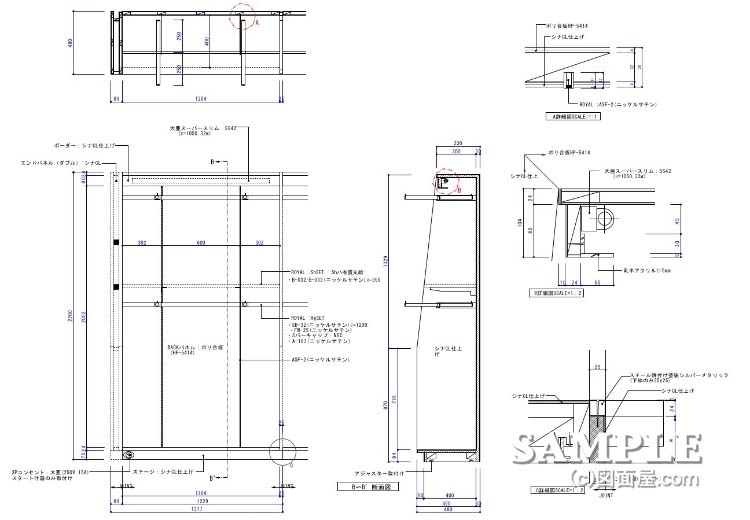

■サイズ	■仕様
W1204×D480×H2200 図面参照	本体：木工シナCL仕上げｽﾘｯﾄ・ﾊﾟｰﾂ：ﾆｯｹﾙｻﾃﾝ仕上げ
■備考

この作図事例は自由に連結可能な壁面什器の姿図と断面図です。

形状、収め的には一般的な構造をしていますが、側面パネルと妻板が別パーツとなっているので自由に連結が可能となっています。

その為柱巻きや、壁面、間仕切り什器としての活用も可能ですね。

この壁面什器の側面パネルと妻板については「続きを読む」に掲載しております。

人気ブログランキングに参加していますので、

応援、宜しくお願い致します。

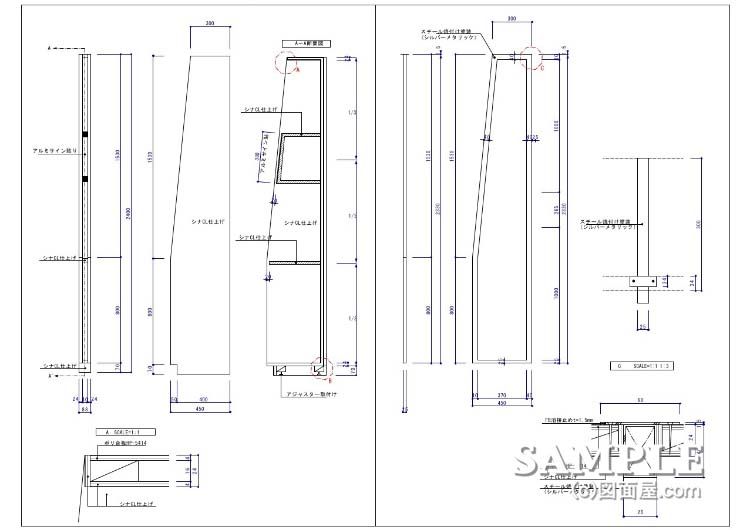

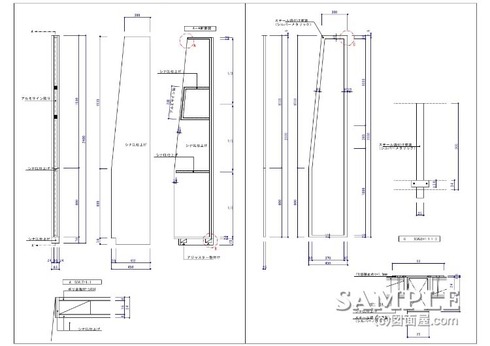

■サイズ	■仕様
W88×D450×H2200 W25×D450×H2200	側面ﾊﾟﾈﾙ：木工シナCL仕上げ+ｱﾙﾐｻｲﾝﾌﾟﾚｰﾄ妻板：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ
■備考

側面ﾊﾟﾈﾙには小さいながらもサインプレートを貼り付ける箇所があります。

妻板はシンプルに角パイプ組みにしてオープンなものにしています。
