黒皮調シングルハンガーラックの姿図と断面図

黒皮調シングルハンガーラックの姿図と断面図

■サイズ	■仕様
W900×D400×H1350 図面参照	ﾊﾝｶﾞｰ・支柱：32×16ｽﾁｰﾙ角ﾊﾟｲﾌﾟ+t=1.6ｽﾁｰﾙﾌﾟﾚｰﾄ溶接黒皮調仕上げ
■備考

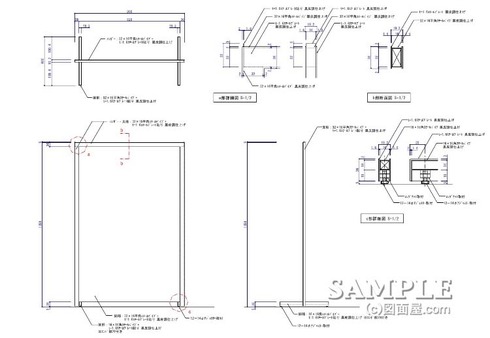

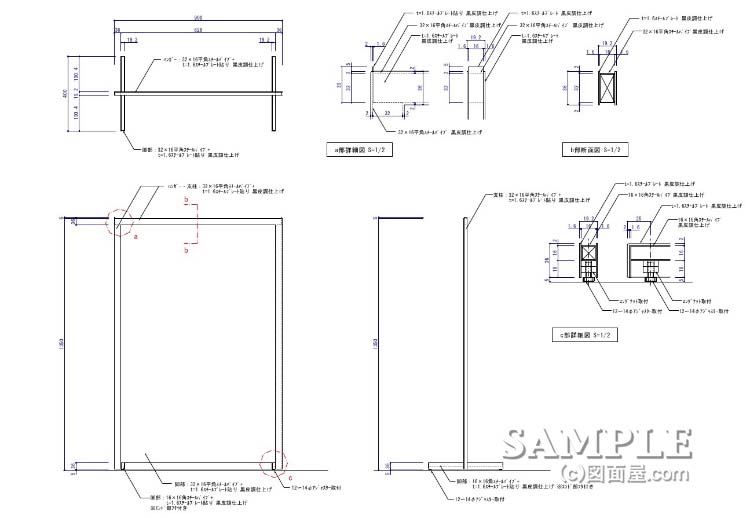

この作図事例はシングルハンガーラックの姿図と断面図です。全てが角パイプにスチールプレートを溶接した構造になっています。

意匠的には面白いのですが、使用する立場にたってもう少し考えなければならなかったことがあります。

それは黒皮調仕上げで統一しているのはよいのですが、ハンガーを掛けて動かした場合に仕上げが削れてしまう事です。

この対処策としてハンガー部分だけ傷防止用のパイプを取り付けるか、プレート自体をSUS HLに替えるかだと思います。
