化粧格子付き柱造作の姿図と断面図
| ■サイズ | ■仕様 | |
| W774×D756×H3000 図面参照 | 化粧格子：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ黒皮調仕上げ 柱：既存壁下地AEP塗装仕上げ（黒） | |
| ■備考 | ||

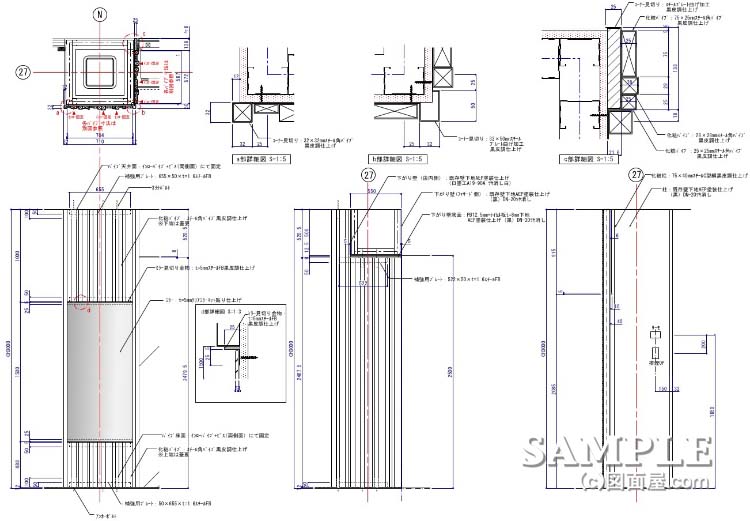

この作図事例は化粧格子付き柱造作の姿図と断面図です。
ランダムな格子を貼り付けた意匠は良く使われる手法なのですが、
この事例では不燃材使用という条件があった為、格子を全て角パイプにて構成しています。
取り付け方法は3～4分割した格子の束をインローパイプで固定するようにしています。
比較的側面からビス止めしやすい所で格子の束を分割しました。
ただ現場で高さ調整をする事を考えると天地に隙間を設けるような工夫が必要になってきますね。
