ワイヤー吊りテントの姿図と断面図
| ■サイズ | ■仕様 | |
| W7150×D3200×H350 図面参照 | ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ溶接組み焼き付け仕上げ ﾃﾝﾄ：ﾃｲｼﾞﾝ6701 | |
| ■備考 | ||

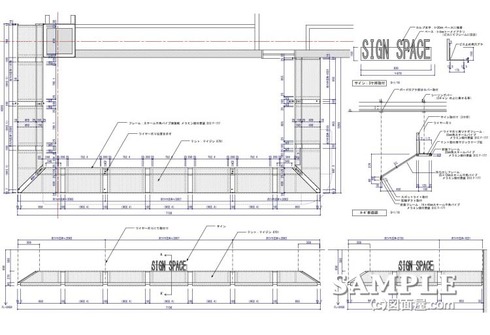

この作図事例はワイヤー吊りテントの姿図と断面図です。
食品売り場や催事場等ではまだ使われる事もある吊りテントですね。
設計当初はまだ天井からワイヤー吊りが許されていた年代でしたが、現在では規制が厳しくなってワイヤーを使う事が少なくなってきています。
又フレームに取り付けた照明器具の配線もワイヤーに巻き付けたり、カールコンセントにしたりで見栄え的にも綺麗とは言えないものでした。
※参考までにカールコンセントの写真です。
