子供靴用壁面什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W500×D200×H1500 図面参照 | ﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ組み焼き付け仕上げ 地袋・側板：木工化粧板仕上げ 棚：t=10ｸﾘｱｶﾞﾗｽ | |
| ■備考 | ||

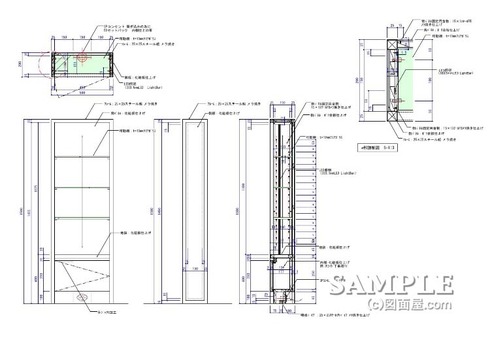

この作図事例は子供靴用壁面什器の姿図と断面図です。
什器高は1500mmとさほど高くはないのですが、奥行きが浅く自立出来ない事から壁面什器として設定しました。
陳列する商品が小さいものなので棚の奥行きも浅くなっています。
照明器具は天板にミニダウンを取り付ける案も出たのですが商品で影が出来る事を避ける為に側面からLEDのテープライトにしました。
又ガラス棚もエッジに照明効果を発揮させる為に厚みを10mmと厚くしています。
