壁面固定ハンガーの姿図と断面図

■サイズ	■仕様
W3075×D200×H1600 図面参照	HGﾊﾟｲﾌﾟ：φ25ｽﾁｰﾙ丸ﾊﾟｲﾌﾟｺﾞｰﾙﾄﾞﾒｯｷ仕上げ座：60×260ｽﾁｰﾙﾌﾟﾚｰﾄｺﾞｰﾙﾄﾞﾒｯｷ仕上げ
■備考

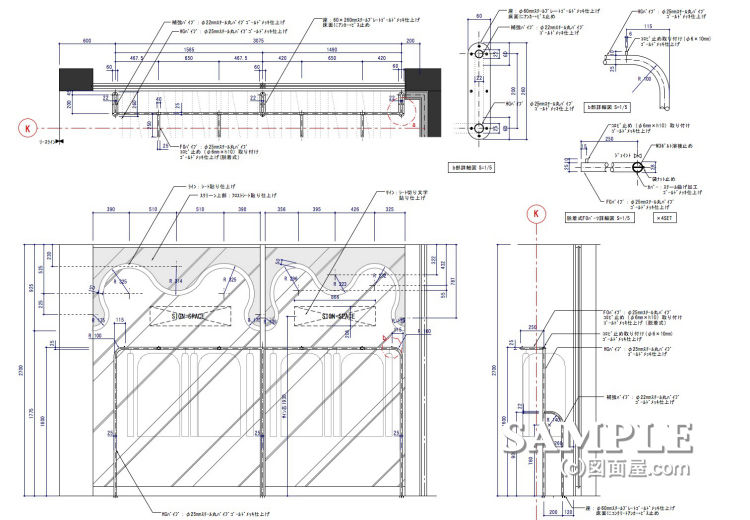

この作図事例は壁面固定ハンガーの姿図と断面図です。

サッシュ前に設置しているので支柱の取り付け位置をサッシュに合わせて外部から見る際に支柱が邪魔しないようしています。

ただサッシュには固定出来ない条件があったので補強用パイプを取り付けるようにしました。

この事例の様にサッシュ前にハンガーパイプを設置するケースは良くありますが、

乱雑な商品陳列にならない様にしてもらいたいといつも思いますね。

※この事例の他にも壁面固定ハンガーの記事が下記にありますので参考にどうぞ
☆固定式パーツの壁面造作詳細図例☆
⇒詳細はこちらから
