脱着式壁面ディスプレーパネルの姿図と断面図

■サイズ	■仕様
W2560×D500×H2400 図面参照	ﾃﾞｨｽﾌﾟﾚｰﾊﾟﾈﾙ：ﾌﾞﾅ材染色CL仕上げｱｲﾃﾑｻﾎﾟｰﾄ：現ﾛｲﾔﾙﾍﾞﾙﾗ
■備考

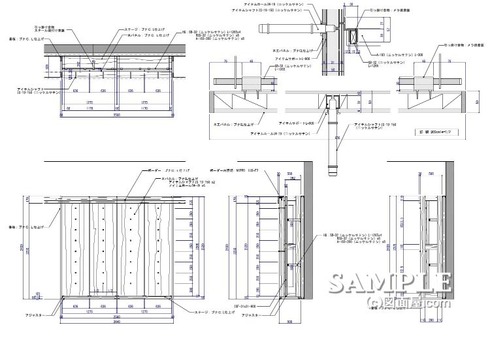

この作図事例は脱着式壁面ディスプレーパネルの姿図と断面図です。

脱着式なので壁面のスリットを利用して陳列パーツを取り付ける事も出来ます。

シーズン毎にディスプレーの位置を変えてみたり、繁忙期には陳列のみで商品料を増やしたり非常に汎用性あるディスプレーパネルと言えますね。

ただパネル自体はパネルフックで引っ掛けているだけなので安定さに不安が残ります。

この場合はパネルフックの裏面にローレットビス等を取り付けてはずれ防止対策をするれば若干の安定度は増します。

図面内に表記しているアイテムサポートは現在のロイヤルベルラに名称が変わっています。

ベルラ：株式会社ロイヤル
⇒詳細はこちらから
