柱巻きディスプレーパネルの姿図と詳細図

■サイズ	■仕様
W2300×D845×H3000 図面参照	ﾊﾟﾈﾙ枠：木工化粧板仕上げﾊﾟﾈﾙ：木工下地ｲﾝｸｼﾞｪｯﾄｼｰﾄ貼りﾊﾟﾈﾙ（裏面）：木工下地ｸﾛｽ貼り
■備考

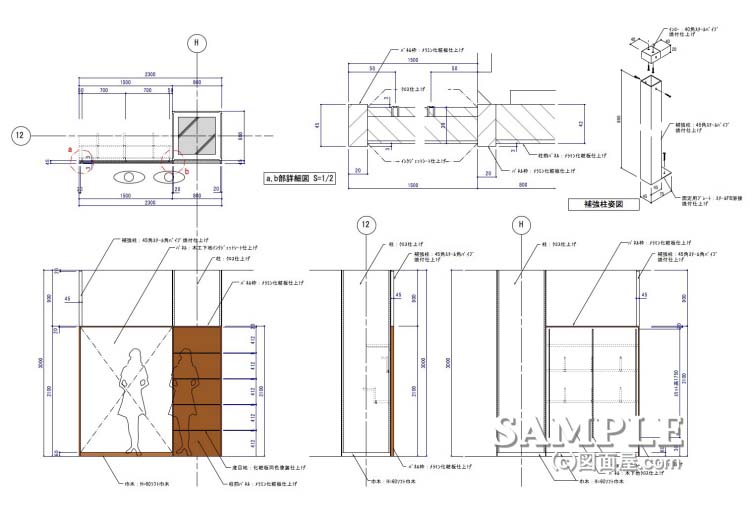

この作図事例は柱巻きディスプレーパネルの姿図と詳細図です。

柱を抱き合わせたディスプレーは百貨店等では見かける演出です。

この事例ではパネルを柱前に取り付けてショップイメージ写真をインクジェットシートにて大きく打ち出していますね。

しかしパネルを自立させる為には天井面との間に補強パイプが必要となり、インローパイプを使って固定しています。

これでもまだ前後方向に対しての補強が必要だったので、裏面にステージを設置し、パネルとも固定して安定度を向上させました。
