ロイヤルベルラと壁面造作の姿図と断面図
| ■サイズ | ■仕様 | |
| W2700×D150×H2200 図面参照 | 壁面パネル：木工下地AEP塗装仕上げ 壁面ｼｽﾃﾑ：ﾛｲﾔﾙ ﾍﾞﾙﾗｼｽﾃﾑ | |
| ■備考 | ||

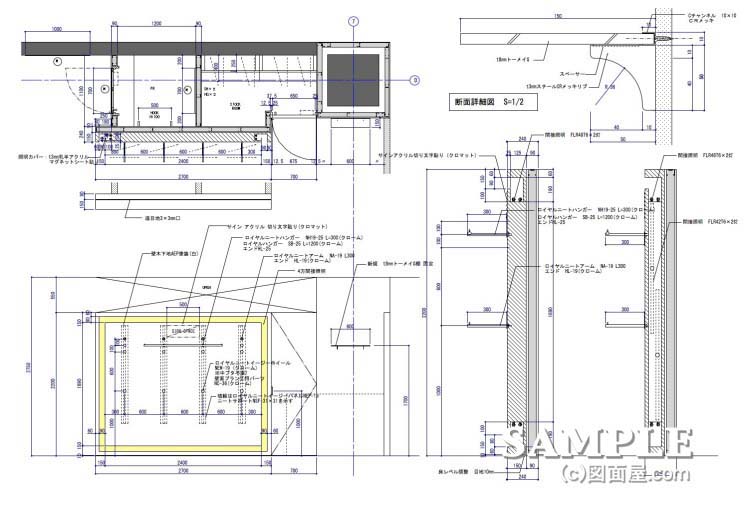

この作図事例はロイヤルベルラと壁面造作の姿図と断面図です。
事例ではパネルを木工で製作していますが、百貨店では必ず不燃仕上げにしなくてはならないので、
角パイプフレームにケイカル板かダイライトを貼り付けから塗装します。
この場合木工で作るよりかなりコストが上がってしまうのでご注意を！！

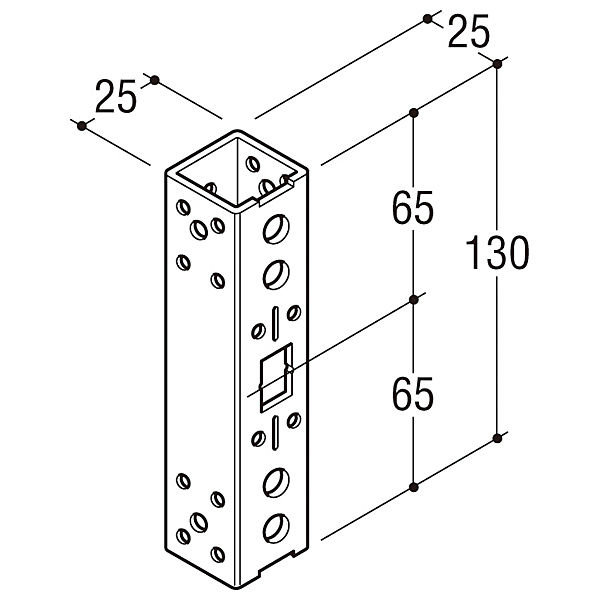

さて最近よく使われるロイヤルのベルラですが、木工パネルの場合は最低40mm以上の厚みが必要だと覚えておいて下さい。専用の下地部材（25mm角）と仕上げ材を合わせるとだいたい40mm近似値なります。
ベルラ：株式会社ロイヤル
⇒詳細はこちらから
