スチールテーブルの姿図と詳細図
| ■サイズ | ■仕様 | |
| W960×D960×H850 図面参照 | 本体：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ（ｼﾙﾊﾞｰﾒﾀﾘｯｸ） TOP：t=8mmﾀﾍﾟｶﾞﾗｽ落とし込み 中棚：ｽﾁｰﾙ曲げ加工焼き付け仕上げ（ｼﾙﾊﾞｰﾒﾀﾘｯｸ） | |
| ■備考 | ||

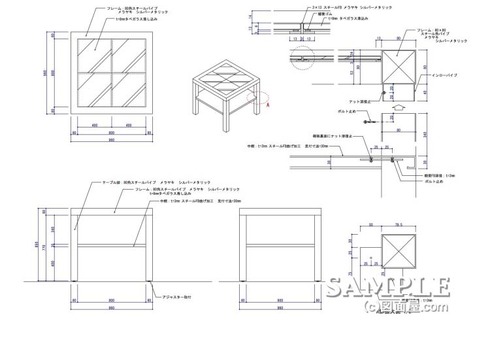

この作図事例はスチールテーブルの姿図と詳細図です。
本体がスチールの角パイプで構成されていますので各コーナーには必ず面取りが必要です。
中棚もスチール曲げ加工によるものなので取り付けの際には天板と脚を分離する事にしました。
脚に中棚を固定してから天板を脚にインロー式で固定するようにしています。
TOPのガラスは目地を見せたいとの要望があったのでFBを溶接して4分割にしました。
標準的なサイズではありますが、全てが金物なのでかなりの重量になります。
その為アジャスターには必ず重量用タイプを選び、底面には樹脂系のものを選んでいます。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。
ディスプレー棚のガラスを固定するコの字金物の仕上げにビーズブラスト仕上げとあります。
ガラスビーズを表面に高圧のエアーで吹き付けて研磨する方法で
スリガラスのような表面仕上げになります。
ちょっと分かりにかもしれませんが参考までに写真を掲載しておきます。
