タワー型ディスプレー什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W600×D600×H1500 図面参照 | 本体：パイン材OS仕上げ 可動棚：パイン材SO仕上げ | |
| ■備考 | ||

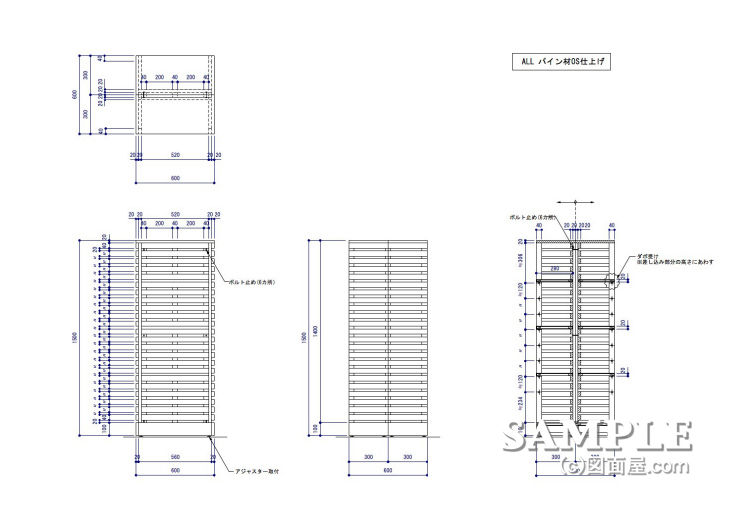

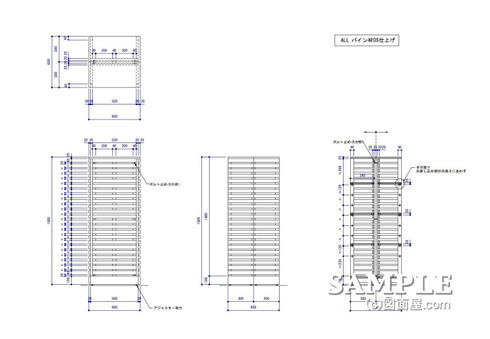

この作図事例はタワー型ディスプレー什器の姿図と断面図です。
コの字型の片面什器を背合わせにして固定しているので基本的に2台セットにしています。
固定は方法は背パネルにボルト+ナットで固定しています。
特徴的なのは可動棚の止め方ですね。
前面はダボ受けになっているのですが、側面のパネルの溝を利用して差し込むようにしています。
注意点はダボ受けのピッチを必ず溝の高さに合わす事ですね。
