柱巻き造作の外観図
| ■サイズ | ■仕様 | |
| W×D×H 図面参照 | 柱：LGS+PB下地ｶﾗｰｶﾞﾗｽ貼り（ﾓﾝﾄﾞﾘｱﾝ） 目地：12×12ｸﾛｰﾑ角ﾊﾟｲﾌﾟ 回転ﾊﾟﾈﾙ：木工ﾗｯｶｰ塗装仕上げ ｶﾞﾗｽBOX：t=8mmｸﾘｱｶﾞﾗｽFIX | |
| ■備考 | ||

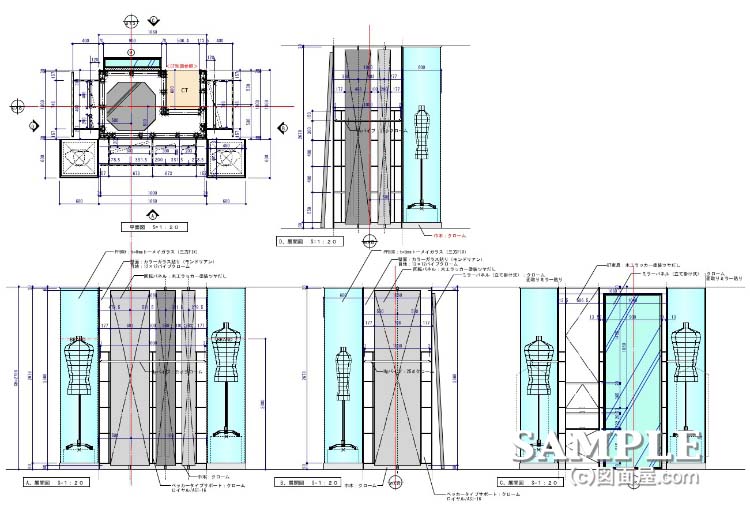

この作図事例は柱巻き造作の外観図です。
柱にはモンドリアンをイメージして、角パイプ目地とカラーガラス貼りの仕上げにしています。
目地の一部としてペッカーサポートを埋め込んでいるのですが、
前面に回転パネルを取り付けているのでパーツがパネルに干渉しないようバランスを十分考慮してペッカーサポートの取り付け位置を決めなくてはなりません。
※モンドリアン：オランダの抽象画家モンドリアン(1872～1944)の作品に見られる構図。水平ラインと垂直ラインの幾何学構成を意味します。
