ディスプレーガラスボックスの姿図と断面図

■サイズ	■仕様
W600×D600×H2778 図面参照	ｻｯｼｭ・ﾊｶﾏ：ｽﾁｰﾙｸﾛｰﾑﾒｯｷ仕上げｽｸﾘｰﾝ：t=8mmｸﾘｱｶﾞﾗｽ+飛散防止ﾌｨﾙﾑ貼り
■備考

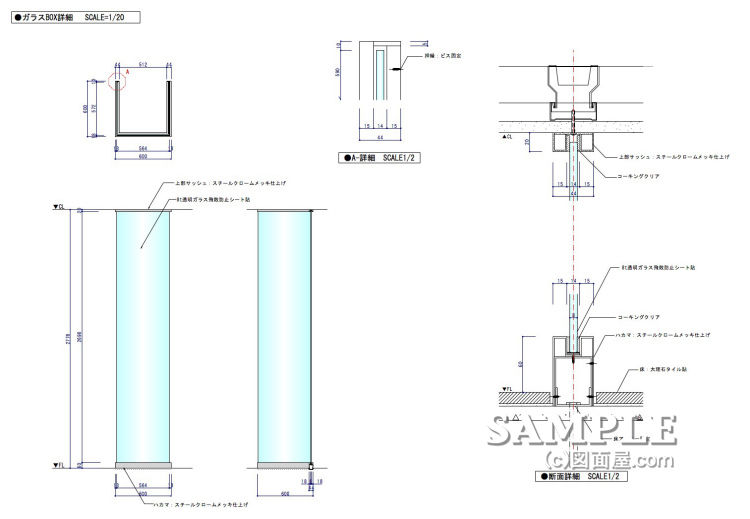

この作図事例も先回ご紹介した柱巻き造作にあるディスプレーガラスボックスの姿図と断面図です。

天井面のサッシュはビス止めで表現していますが、安定さを考えるとボルト+ナット止めが妥当でしょう。

ガラスは全て内側面から上げ落としで設置して、最後にハカマの内側面を押さえ縁としてビス固定します。

角パイプの押さえ縁でも問題ないのですが、ハカマと押さえ縁の境界ラインが見えてしまうのをデザイナーが嫌い、ハカマで押さえる事にしています。

※回転式ディスプレーパネルの記事が下記にありますので参考にどうぞ
★回転式ディスプレーパネルの姿図と断面図
⇒詳細はこちらから
