ショーウィンドの姿図と断面図
| ■サイズ | ■仕様 | |
| W1786×D500×H2800 図面参照 | ｻｯｼｭ：ｽﾁｰﾙﾛｰﾄｱｲｱﾝ仕上げ ｽｸﾘｰﾝ：t=8mmｸﾘｱｶﾞﾗｽ+飛散防止ﾌｨﾙﾑ貼り 内部壁面：LGS+PB下地ｽﾀｯｺ仕上げ | |
| ■備考 | ||

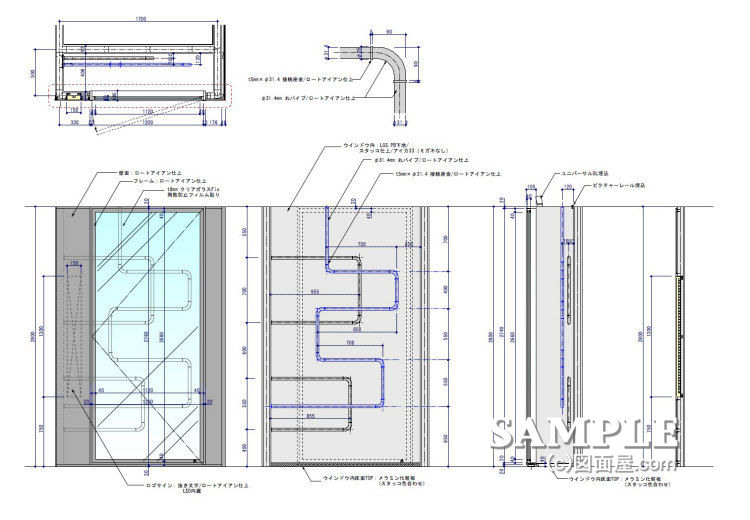

この作図事例はショーウィンドの姿図と断面図です。
ショーウィンド内にハンガーパイプとエルボをジョイントして商品を掛けない時でも一つの意匠として見せるように出来ています。
ジョイント部は部分詳細を参照して下さい。
前面のメンテ用建具はスチールの曲げフレームにクリアガラスのFIXで、左側のサインはスチールの抜き文字で文字だけが光るようにしています。
各部の詳細図は続きを読むからご覧下さい。
人気ブログランキングに参加していますので、
応援、宜しくお願い致します。

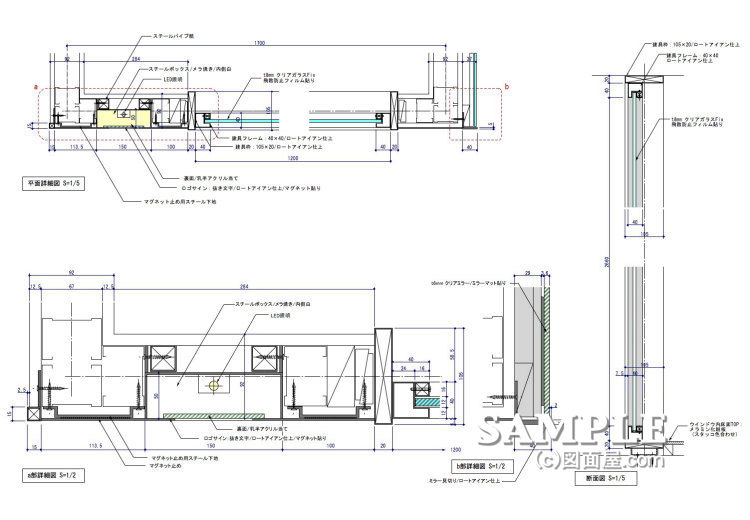

ショーウィンドの部分詳細図です。
図面の構成はあまり参考にはなりませんが、各部の収めは十分見る価値がありますよ。
