スライド開口式ディスプレーボックスの姿図と断面図

スライド開口式ディスプレーボックスの姿図と断面図

■サイズ	■仕様
W600×D600×H2690 図面参照	天蓋：木工ｳﾚﾀﾝ塗装鏡面仕上げｽﾃｰｼﾞ：木工ｳﾚﾀﾝ塗装鏡面仕上げ+SUS鏡面FB ｽｸﾘｰﾝ：t=8mmｸﾘｱｶﾞﾗｽ仕上げ
■備考

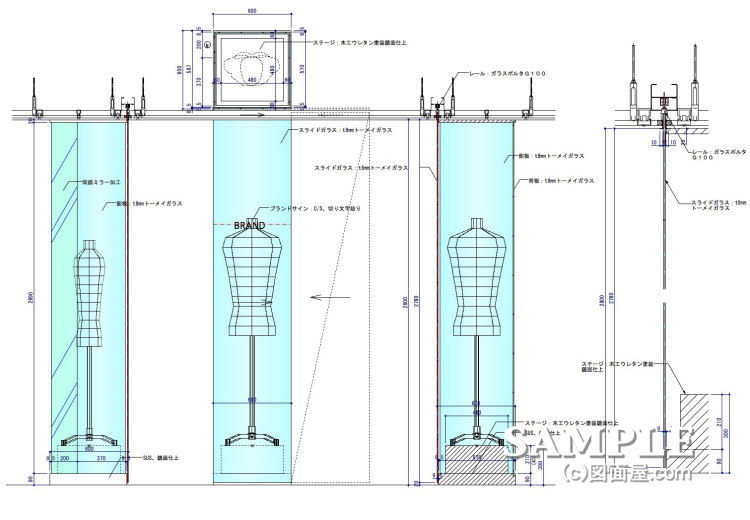

この作図事例はスライド開口式ディスプレーボックスの姿図と断面図です。

天井面に埋設されたレールによって前面のスクリーンがスライドして開閉するようになっています。

ただ床面にガイドが無いので開閉する際、スクリーンが前後に揺れてしまって非常に危険です。結果、施工の際ステージ横にガイドを取り付ける事で解決しています。

他の3方のスクリーンは天蓋とステージと間で上げ落としにして、ステージ側面のFBを押さえ縁代わりにして固定しています。

天井埋め込みレール：スガツネガラスポルタ100G
⇒詳細はこちらから

※この事例と同形状のディスプレーボックスが下記にありますので参考にどうぞ
★ディスプレーガラスボックスの姿図と断面図
⇒詳細はこちらから
