ガラススクリーンの図面事例_0426

ガラススクリーンの図面事例_0426

　スクリーン・パーティション

■サイズ

■仕様

W2750×D148×H2500
図面参照

ｻｯｼｭ：ｽﾁｰﾙ曲げ加工古美色仕上げ
ｽｸﾘｰﾝ：t=10mmｸﾘｱｶﾞﾗｽ+飛散防止ﾌｨﾙﾑ貼り

■備考

このCADデータはDL-MARKETでお求めになれます。

⇒　ガラススクリーン詳細図001

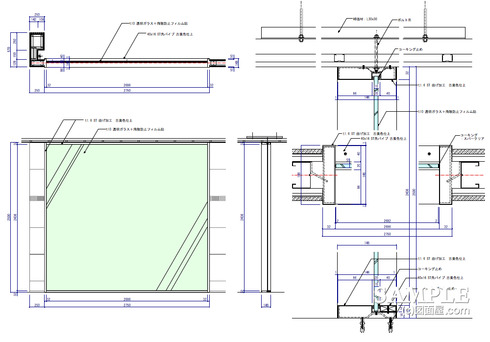

この作図事例はガラススクリーンの姿図と詳細図です。

天地で固定するショーウィンドやガラススクリーンの収め方の基本となる事例です。

詳細図を見て頂くと分かるように壁の下地材であるLGS(軽量鉄骨)からサッシュを溶接していますが実際の現場では開口補強用のライトゲージを必ずLGSに抱き合わせて溶接止めしています。

この事例ではガラスは上下の上げ落とし式で左右のサッシュにはコーキング止めをしてガラスを固定しています。

ガラス押さえはハカマに角パイプで固定していますが、これだけの大判ガラスなのでサッシュとガラスの掛かりシロ寸法の少なさに不安が残りますね。
