固定式ハンガーパイプの姿図と断面図
| ■サイズ | ■仕様 | |
| W1800×D101.5×H35 図面参照 | HGﾊﾟｲﾌﾟ：φ35mmｸﾛｰﾑ丸ﾊﾟｲﾌﾟ ：ﾚｻﾞｰ巻き込み | |
| ■備考 | ||

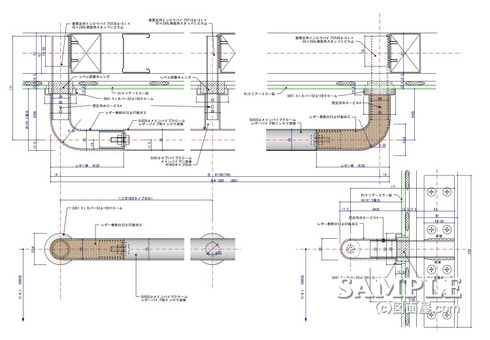

この作図事例は固定式ハンガーパイプの姿図と断面図です。
ブライダルショップのFR内で使用したHGパイプなのですが、ドレスを掛けるので通常の衣類よりかなり荷重がかかる事からインローベースもビスを多めにして頑丈にしています。
両端はレザー巻きになっているのでHGパイプよりレザー分小さい丸パイプを使用しています。
ジョイントは内部にナットを双方に溶接してボルトを回転させて固定しています。
