ニッチ壁面内ミラーボックスの姿図と断面図

■サイズ	■仕様
W660×D400×H2500 図面参照	ﾎﾞｯｸｽ扉：t=5mmｸﾘｱﾐﾗｰ貼り+ﾗｯｶｰ塗装仕上げ内部：ﾗｯｶｰ塗装仕上げ
■備考

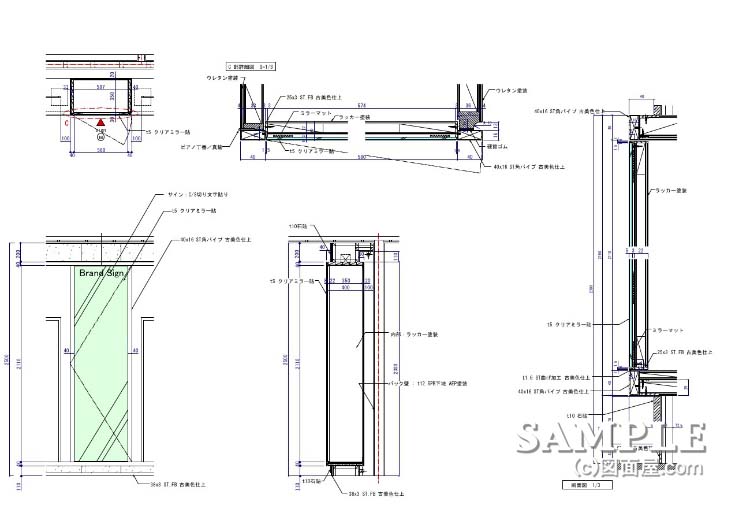

この作図事例は先回のニッチ壁面の記事に続くミラーボックスの姿図と断面図です。

実はこのミラーボックスはニッチ壁面の図面と一緒に描かれていたのですが見易くする為にあえて別図面としてみました。

上下の石貼り部分は同じ仕口ですで縦フレームとミラー扉が追加された断面図になっています。

C部詳細図を見て頂きたいのですが、ボックスの取っ手を側面の手ジャクリ加工にしています。

その理由は建具として見せないようにしたかった事と、取っ手のような突起物で怪我など防止するための2点からです。

※ニッチ壁面の記事が下記にありますので合わせて参照下さい。
★ニッチ壁面の姿図と断面図
⇒詳細はこちらから
