T字ハンガーラックの姿図と断面図
| ■サイズ | ■仕様 | |
| W500×D400×H1600 図面参照 | ﾍﾞｰｽ：SUS PL曲げ加工 HL仕上げ 支柱・HGﾊﾟｲﾌﾟ：SUS HL丸ﾊﾟｲﾌﾟ | |
| ■備考 | ||

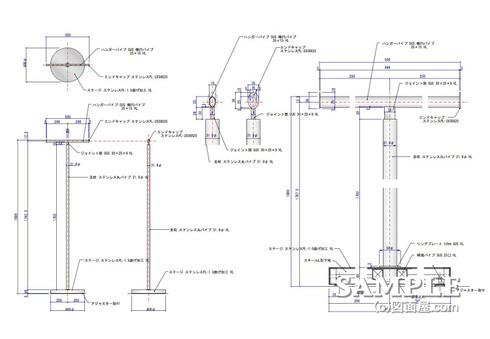

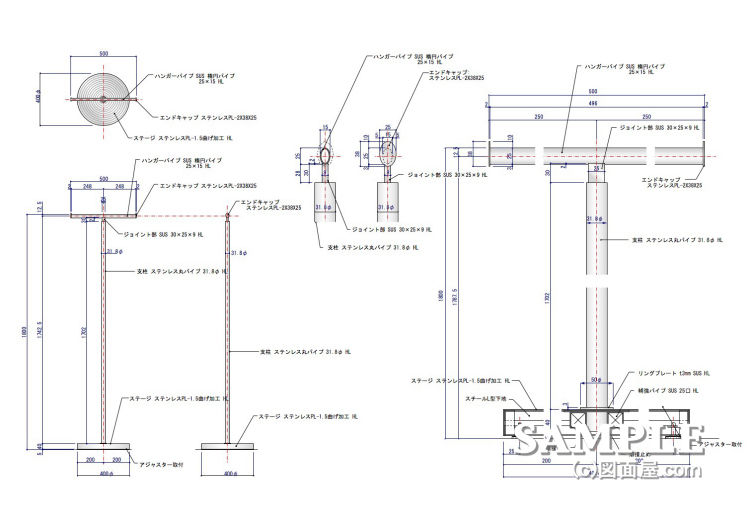

この作図事例はT字ハンガーラックの姿図と断面図です。
とてもシンプルなフォルムのT字ハンガーラックですがHGパイプが楕円になっています。
デザイナーのこだわりで、この什器に限らず他のハンガーラックも楕円形で統一されています。
注意点はHGパイプと支柱の接合部分で、t=9mm厚のFBをジョイントパーツとして使っていますが接合面が少ない分溶接が非常に重要となってきます。
頑丈な溶接を求められ、しかも研磨は丁寧さを求められと言った金物屋さん泣かせの什器です。
