壁面ニッチの姿図と断面図

■サイズ	■仕様
W2766×D500×H2800 図面参照	ﾆｯﾁ壁面：LGD+PB下地木化粧板貼り帆立：ﾛｲﾔﾙﾀﾞﾌﾞﾙｽﾘｯﾄﾊﾟｲﾌﾟ黒皮調仕上げ
■備考

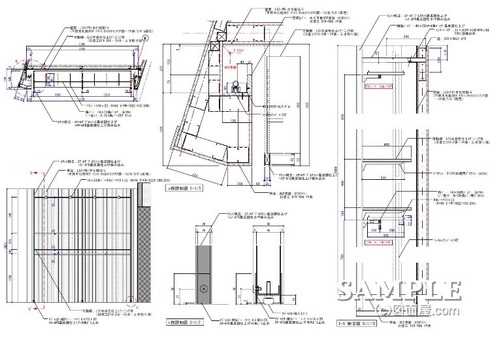

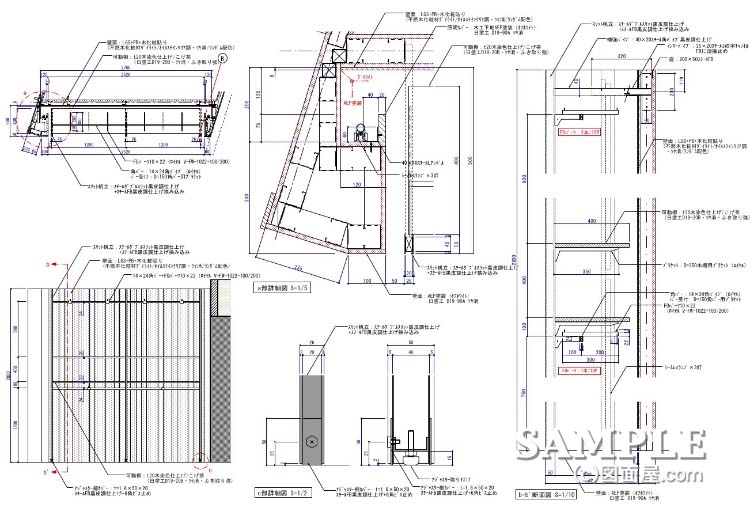

この作図事例は壁面ニッチの姿図と断面図です。

ニッチ壁面には木目の化粧板をランダムに貼りなのですが、プラスターボードに直接貼ると不燃仕様にはならないので不燃下地材のダイライトを捨て貼り付けてから化粧板を貼り付けています。

ただ小口処理が綺麗にいかない場合もありますので、化粧ケイカル板やケイカル板とシートと言った代替え案も用意しておく事も必要です。

この壁面にスリットを埋め込む場合、現場での加工が多くなり美観的にも良くありませんのでスリットパイプで前からパーツを受ける形にしていますが、壁面に埋め込むコストと比較するとかなりのアップに繋がりますので使用する場合は協議してから決定して下さい。
