壁面什器の姿図と断面図
| ■サイズ | ■仕様 | |
| W1800×D4400×H1080 図面参照 | 本体：ｱﾒﾘｶﾝﾁｪﾘｰ染色CL仕上げ 背ﾊﾟﾈﾙ：木工下地AEP塗装仕上げ | |
| ■備考 | ||

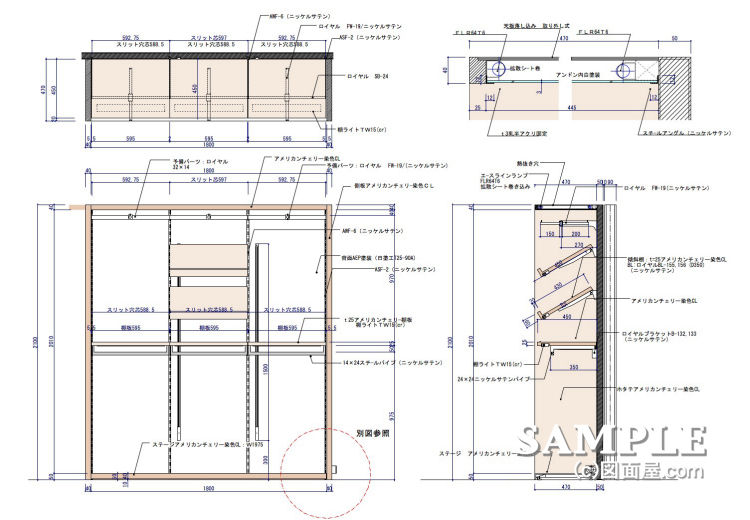

この作図事例は壁面什器の姿図と断面図です。
什器トップには間接照明でエースラインを取り付けているのですが、
照明カバーのアクリや蓋との距離が極端に狭くなっています。
部分詳細図を見て頂くと分かるとおりで照明の熱によってアクリが変色や曲がってしまう可能性がある事と、落とし込み式の蓋も熱で焼けてしまう可能性がある事です。
側板と同じ厚みの見付けにしてバランスを取りたい為なのですが、ちょっと無理があります。
やはり最低でも内寸は70mm以上は必要ですね。
