サービスカウンターの姿図と断面図

■サイズ	■仕様
W3000×D650×H1400 図面参照	本体：木工ｼｶﾓｱｼｰﾄ貼り仕上げ荷置き台：人造大理石貼り内部：木工化粧板仕上げ
■備考

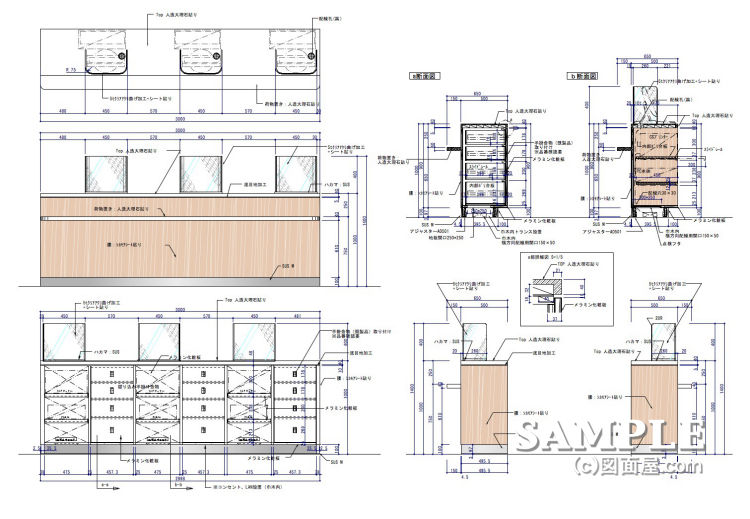

この作図事例は百貨店のカード発行や手続きを行う総合案内所に設置されたサービスカウンター什器の姿図と断面図です。

携帯電話ショップのカウンターと同じような機能で、天板にはモニターとキーボードが設置されています。
レジカウンターと違い、電源やLANの他にプリンターと接続するケーブル等があるので配線用の開口は少し大きめに取るようにしています。

又、パソコン本体やプリンターを置くトレーのスライドレールには重量用のものを使用して荷重に耐えるようにする必要がありますね。
