システム什器の姿図とパーツ図

■サイズ	■仕様
W1200×D900×H1350 図面参照	背ﾊﾟﾈﾙ：t=60 木工化粧板仕上げｴﾝﾄﾞﾌﾚｰﾑ：φ25ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ焼き付け仕上げｽﾃｰｼﾞTOP：木工化粧板仕上げｽﾃｰｼﾞ見付け：木ﾗｯｶｰ塗装仕上げ
■備考

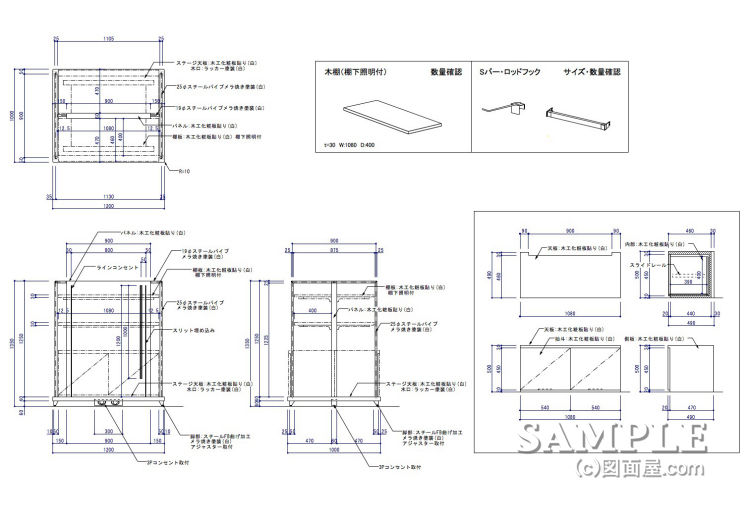

この作図事例は木工システム什器の姿図とそのパーツ図です。

木工のシステム什器に丸パイプフレームを取り付けたシンプルな什器ですが、断面図と各部の詳細図が不足している為実施図としては不十分な図面です。
基本図面として参照して下さい。

この什器の注意すべき点は両サイドのフレームと背パネルとの間に取り付けたφ19mmの補強パイプの取り付け方法です。

インロー式が最も有効なのですが、インローベースにした場合は側面から見えてしまいますので見栄え的に問題があります。

その為インローパイプの底面からビス止めをして固定する事になるので、強度としては弱いものになってしまします。

意匠的に問題がなければパイプの径をフレームと同寸法にすれば多少の強度は上がりますね。
